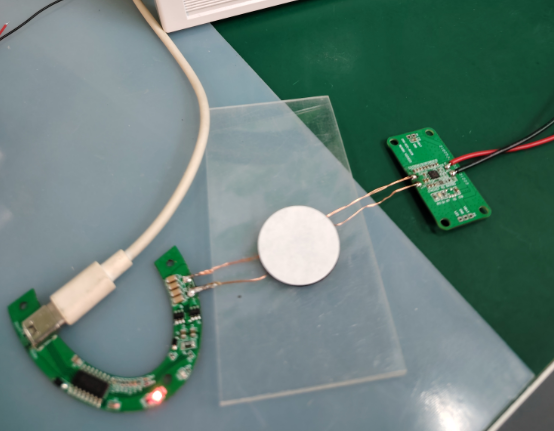

无线充接收端IC

想象一下——将手机、手表甚至电动牙刷放在充电板上，无需插拔、一放即充，从家用到公共场景都变得顺手而安全。背后正是接收端无线充芯片的深度进化：2026年全球市场规模将突破12.94亿美元，预计到2032年可达52.74亿美元，26.4%的年复合增长率驱动行业格局被高功率化、集成化、智能化三大趋势彻底改写。

高功率化：满足快充与新场景需求

随着智能终端电池容量和续航需求不断提升，传统5W-10W方案已难以满足。创新的接收端芯片通过引入SiC MOSFET和GaN器件，将功率等级提升至15W、30W，乃至100W以上，同时在宽温（-40℃至85℃）和宽电压（4V–20V）环境下保持>90%的转换效率。更高功率输出让无线快充在智能手机、可穿戴、笔记本等场景落地，也为电动汽车无线充电打开了数十千瓦量级应用：只需停车即充，让“续航焦虑”逐步成为历史。

深度集成化：一颗芯片承载多重功能

为了缩短开发周期并降低成本，芯片设计正向SoC和多芯片封装（SiP）方向演进。整流、稳压、过流/过温保护、异物检测、通信协议解析（兼容Qi与PMA标准）等模块高度集成于毫米级封装内。内置升降压转换器和片上LDO可实现一线通电；板载协议栈可让接收端与发射端实时握手，动态调节功率和频率，提升兼容性并减少外部器件；仅一根电感、一片电容就可支撑终端整体方案，为智能家居、办公、车载一体化设计腾出更多空间。

智能化：从被动接收到主动管理

随着物联网和智能家居场景扩张，无线充电正从单纯“供能”转向“智能管理平台”。现代接收端芯片通过在线认证、充电状态反馈、环境与异物检测，将实时数据上传至云端或本地控制器。系统能在过热、过流或异物入侵时主动限流或断开，并结合机器学习模型预测热趋势，提前调节功率输出，实现更柔性的温控管理。我在调研中发现，多家厂商已将设备运行数据打通至运维后台，提供远程诊断和固件升级，进一步提升安全性和使用寿命。

产业链协同：从材料到终端共振升级

三大趋势对产业链各环节提出新要求：

• 上游材料：对硅片、MOSFET、电感、电容等核心件的高频、高耐压、低损耗指标提出更高挑战；

• 中游设计：SoC与SiP能力、封装散热和协议兼容成关键竞争点；

• 下游终端：手机、可穿戴、车载以及工业传感器厂商需在PCB布局与散热方案上“因芯制宜”。

标准化与互操作性将成为市场扩张的核心驱动力，只有全面支持Qi、PMA甚至行业专属协议的解决方案，才能赢得更多应用场景和市场份额。

当高功率化驱动快充需求，集成化助力小型化设计，智能化提供主动安全管理，接收端无线充芯片正从技术边缘走向应用核心。你对无线充电下一步的创新方向有何期待？
