无线充电模块设计

无线充电技术正悄然重塑我们的日常生活。从智能手机到电动牙刷，再到即将普及的电动汽车，这项技术正逐步摆脱“鸡肋”的标签，成为真正的便利解决方案。其核心魅力在于彻底摆脱线缆束缚——想象一下，走进办公室，手机随意置于桌面便开始补充能量；驾车时无需摸索充电线，放下设备即自动充电。这种无缝衔接的体验背后，是电磁感应与精密电子设计的完美融合。

能量如何“隔空传送”？

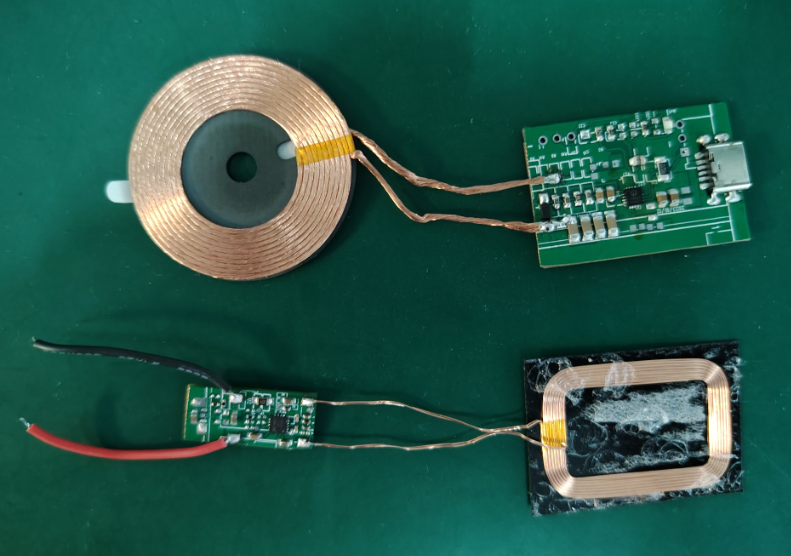

如同变压器的原理，无线充电系统包含发射端（Tx）和接收端（Rx）两个线圈。发射线圈通入高频交流电时，周围形成交变磁场，相当于构建了一座无形的“能量桥梁”。接收线圈一旦进入磁场范围，便会切割磁感线，生成感应电流。此电流经整流、稳压后转化为直流电，最终为设备电池充电。目前主流的Qi标准（由WPC联盟制定）即基于此原理，工作频率在110-205kHz之间，功率覆盖5W（小型设备）至60W（笔记本电脑）。

设计核心：发射与接收的精密协作

发射端（Tx）设计要点

1. 能量驱动电路：核心是逆变电路，将直流电转为高频交流电。常用半桥或全桥拓扑结构，由MCU（如WT3166芯片）或专用IC控制MOSFET管（如IRF540N）的开关时序，驱动线圈产生磁场。

2. 线圈与谐振匹配：发射线圈多采用空心螺旋设计，电感值需精确控制在15-20μH（例如0.5mm漆包线绕制15圈）。为提升效率，需并联谐振电容（NP0/C0G材质），容值由公式 C=1/(4π²f²L) 计算。例如电感18μH、频率110kHz时，电容约120nF。

接收端（Rx）设计要点

1. 能量捕获与转换：接收线圈感应出的交流电需经全桥整流（如4颗1N5819二极管）转为直流，再通过π型滤波电路（电解电容+陶瓷电容并联）平滑波形。

2. 智能稳压与协议通信：整流后电压波动较大，需LDO（如AMS1117-5V）或同步降压芯片（如ETA6085）稳定输出。为实现Qi协议兼容，需加入控制芯片（如IP6806），通过改变线圈负载向发射端反馈需求，动态调节功率。

3.


性能瓶颈与破解之道

效率衰减的“元凶”

• 距离敏感：磁场强度随距离立方衰减，当Tx与Rx间距超过8mm，效率可能骤降50%以上。

• 错位损耗：线圈中心偏差＞3mm时，耦合系数显著降低，如同错位的齿轮无法啮合。

• 发热问题：MOS管和整流桥在大电流下（如＞0.5A）易发热，需散热片或强制风冷。

优化策略

• 线圈升级：采用利兹线（多股细线绞合）替代单芯漆包线，减少高频电流的“趋肤效应”损耗。

• 磁场引导：在Tx/Rx线圈背面添加铁氧体磁片，将散射磁场“聚焦”至目标区域，提升耦合效率15%-20%。

• 协议智能化：新一代Qi2.2标准引入加密芯片（如紫光同芯方案）和动态功率协商，避免空载耗电，整体效率可达85%。

安全设计：不可妥协的红线

• 过流防护：输入电源端串联可恢复保险丝，负载电流＞2A时触发断电，防止线圈短路起火。

• 金属异物检测（FOD）：通过监测线圈电感变化或红外传感器，识别钥匙、硬币等金属物体。一旦发现，立即断电避免涡流发热（实测金属片10秒内可超80℃）。

• 电磁屏蔽：电路板背面铺设铜箔接地，并并联10μF电解电容与0.1μF陶瓷电容，吸收高频噪声，避免干扰其他设备。

未来演进：从接触式到空间自由

当前Qi标准依赖近距离对准，而磁共振技术正突破这一局限。通过让Tx/Rx线圈在特定频率（如6.78MHz）共振，能量可像“声波共鸣”般在数厘米距离传输，未来可应用于医疗植入设备充电。产业层面，模块化设计正成为趋势。例如劲芯微的Qi2.2模组，将SoC控制芯片（CV90367B）、升降压电路（SC8724芯片）和加密单元集成于微型PCB，用户只需搭配外壳即可快速量产，大幅降低研发门槛。

设计启示录：无线充电不仅是技术的革新，更是用户体验的重构。当工程师攻克毫米级的对齐精度、毫秒级的协议响应，用户收获的却是“无感”的自由——科技的最高境界，恰是让人忘记科技的存在。
