永源微AP10G02LI无线充发射端mos

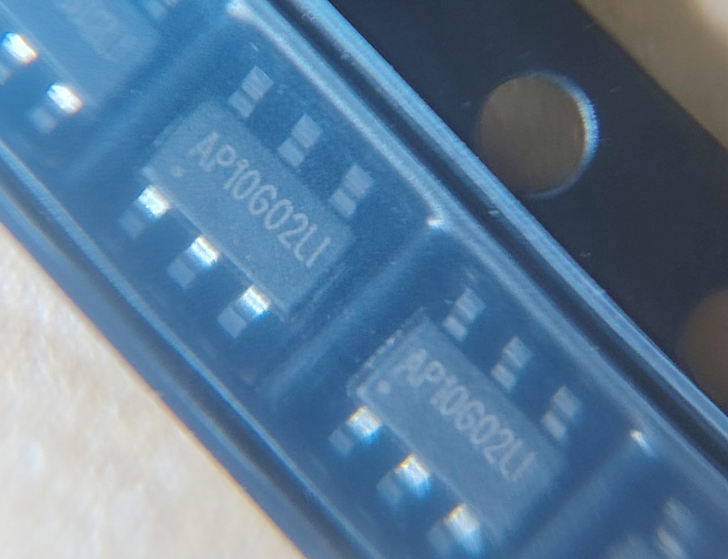

在无线充电技术快速发展的今天，一颗关键的半导体器件往往决定了整个产品的性能表现。当我们探讨高效率、低发热的无线充电发射端设计时，永源微电子推出的AP10G02LI MOSFET无疑是一个值得关注的解决方案。这款采用SOT23-6L封装的N+P沟道MOSFET，专为超低成本15W无线充电应用而优化。

低导通电阻：高效能转换的核心基石

AP10G02LI最引人注目的特性之一是其极低的导通电阻。在VGS=-10V的条件下，其导通电阻典型值仅为28mΩ，最大值不超过35mΩ。可以将导通电阻理解为电流通过时遇到的“摩擦力”——数值越小，能量损耗就越低，充电过程中的发热量也越少。这就像城市交通系统中的高速公路，匝道越宽敞，车辆通行就越顺畅，不会在入口处形成瓶颈和拥堵。

对于无线充电设备而言，低导通电阻直接转化为更高的能量转换效率。这意味着更多的电能被有效传输至接收端，而不是以热量的形式耗散。在实际应用中，这种高效率不仅意味着更快的充电速度，还带来了更低的设备工作温度，从而提升用户体验和产品可靠性。

灵活的栅极电压设计：适应多元应用场景

AP10G02LI的栅极-源极电压范围达到±20V，这一参数为电路设计提供了显著的灵活性。可以将其比作一位精通多种语言的翻译，能够适应不同的交流环境，在各种电路条件下都能游刃有余地工作。

宽范围的栅极电压允许AP10G02LI适应不同的驱动信号条件，使设计人员能够在多种电压平台上使用同一器件，简化了物料管理，降低了系统整体成本。这种灵活性对于需要兼容多种充电标准或计划进行全球市场推广的产品尤为重要。

技术特性与性能优势的深度整合

AP10G02LI采用的沟槽技术为其卓越性能提供了基础支撑。这项先进半导体工艺使得器件在保持小尺寸的同时，能够提供出色的RDS(ON)、低栅极电荷和低至2.5V的栅极电压操作能力。这种技术组合就像为器件装上了一台高效的“能量调节器”，精确控制电能流动，最大限度地减少不必要的损耗。

除了无线充电发射端应用外，AP10G02LI还适用于电池保护和其他开关应用，展现了其多功能性。这种广泛的应用适应性源于其坚实的电气特性：N沟道部分在VGS=10V条件下，导通电阻典型值仅为15mΩ，最大不超过20mΩ，可承受12A的连续电流；P沟道部分同样表现出色，为设计人员提供了完整的解决方案。

实际应用中的价值体现

在实际的15W无线充电器设计中，AP10G02LI的低导通电阻特性直接转化为温升控制的优势。与传统MOSFET相比，其降低的能量损耗意味着散热要求可以适当放宽，从而允许使用更小巧的外壳设计，或者实现更高的功率密度。对于追求轻薄化、便携性的现代消费电子产品来说，这种空间节省的价值不容小觑。

同时，AP10G02LI采用卷带盘装方式，包装数量为3000PCS，适合大规模自动化生产，有助于降低制造成本，提高生产效率。对于成本敏感且批量生产的消费电子市场，这种包装和供应方式进一步增强了其市场竞争力。

随着无线充电技术从高端机型向中端市场普及，对成本控制的要求日益严格。AP10G02LI在性能与成本之间取得的平衡，使其成为推动15W无线充电技术大规模商用的理想选择之一。它不仅仅是一个简单的电子元件，更是实现高效能、低成本和可靠性之间最佳平衡的关键要素。

在技术不断进步的今天，像永源微AP10G02LI这样的优化解决方案，正通过其精细的参数设计和可靠的性能表现，推动着无线充电技术向更高效率、更小体积和更低成本的方向发展。对于产品设计工程师和终端消费者而言，这种看似微小的技术革新，实则是提升整体使用体验的重要一环。
