在无线充电技术日益普及的今天，一颗高度集成的控制芯片背后蕴含着深厚的技术内涵。IP6826作为一款无线充电发射端控制SoC芯片，不仅全面兼容WPC Qi v1.2.4最新标准，还集成了多项创新功能，为5W到15W的无线充电应用提供了单芯片解决方案。这颗芯片通过精巧的架构设计，将复杂的功率传输控制转化为高效稳定的电能传输，让用户享受“随放随充”的无缝体验。

高度集成的设计哲学

IP6826最显著的特点是采用QFN-32封装，在仅5x5毫米的紧凑空间内集成了全桥驱动电路和全桥功率MOSFET。这种设计犹如在一个微型指挥中心内安置了所有关键部件，无需外接大量分立元件，显著降低了方案尺寸和BOM成本。特别值得一提的是，芯片内部集成了电压与电流两路ASK通信解调模块，这一设计使得IP6826能够准确解码来自接收端的信号，确保通信的可靠性。对于产品设计师来说，这种高度集成化设计大大简化了电路布局，犹如获得了一个“即插即用”的无线充电解决方案，只需搭配适当的外围元件即可快速部署。

智能功率管理与传输机制

IP6826的功率传输机制展现了智能控制的精髓。当设备放置在充电板上时，芯片首先通过analog ping技术检测无线接收器的存在，犹如一声轻柔的“问候”。一旦确认接收端并建立通信，IP6826便会启动功率传输过程。它采用PID算法实时调整振荡频率，精确控制线圈上的输出功率。这种动态调整机制确保了不同设备都能获得恰到好处的电能供应，既不会“喂不饱”也不会“过度喂养”。芯片还支持5V、9V和12V多种输入电压，对应不同的输出功率等级：5V输入时支持5W输出；9V输入时支持5W、7.5W和10W应用；12V输入时更可支持高达15W的充电功率。这种灵活的功率配置让IP6826能够适应从普通手机到支持快充的高端设备等各种充电需求。

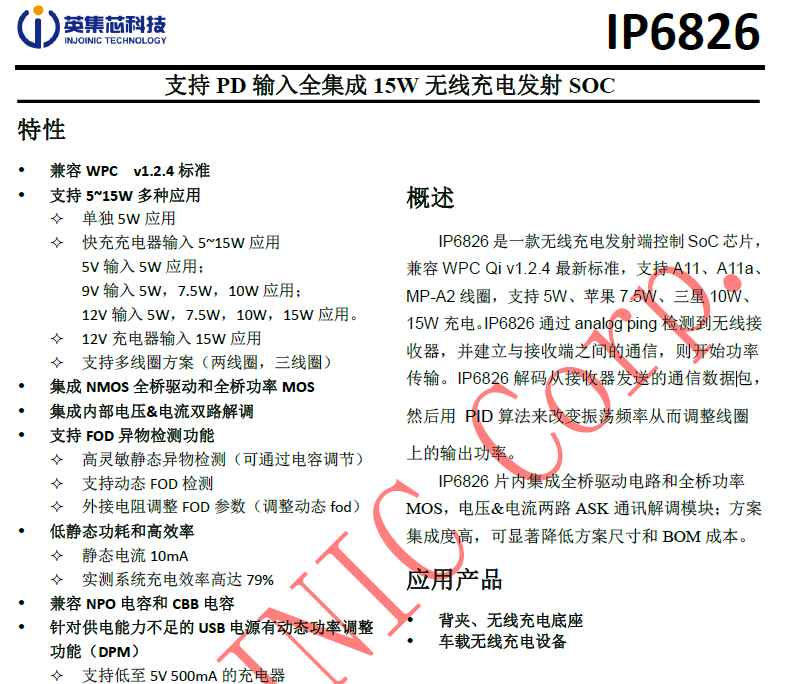

英集芯ip6826数据手册下载

全方位安全防护体系

在无线充电领域，安全永远是第一要务。IP6826构建了多重安全防护机制，其中FOD异物检测功能尤为出色。芯片支持高灵敏度的静态异物检测和动态异物检测，前者可通过外接电容进行调节，后者则可通过外接电阻调整参数。当钥匙、硬币等金属物体意外落在充电板上时，这一系统能够及时识别并采取相应措施，防止可能发生的过热危险。此外，IP6826还具备输入过压和过流保护功能，并支持NTC过温保护。针对供电能力不足的USB电源，芯片还设计了动态功率调整功能，即使遇到低至5V 500mA的充电器也能智能适配，避免因电源不足导致的不稳定情况。这些安全措施共同构建了一道坚固的防线，让无线充电既便捷又安心。

兼容性与认证保障

IP6826的另一个亮点是其广泛的兼容性。芯片不仅支持WPC Qi标准的BPP认证，还支持PPDE认证，确保了与市场主流设备的完美兼容。无论是苹果设备的7.5W充电，还是三星设备的10W充电，IP6826都能提供优化支持。同时，芯片支持QC2.0、QC3.0、AFC和PD3.0等多种快充协议输入请求，使其能够与各种类型的充电器协同工作。对于多线圈应用场景，IP6826可支持两线圈或三线圈方案，扩展了其在大型充电垫等产品中的应用潜力。这种广泛的兼容性犹如一位精通多种语言的翻译官，能够与各种设备顺畅“交流”，确保用户无论使用何种品牌设备都能获得理想的充电体验。

实际应用与设计考量

在实际应用中，IP6826展现了出色的实用价值。它常被用于背夹电池和无线充电底座等产品。芯片的静态电流仅为10mA，系统充电效率实测高达79%，在节能与性能之间取得了良好平衡。对于设计者来说，需要注意的是IP6826采用QFN封装，焊接难度相对较高，建议使用风枪和电烙铁搭配进行焊接操作。同时，在选择电容元件时，芯片兼容NPO电容和CBB电容两种类型，为设计提供了灵活性。值得一提的是，IP6826最多可支持三路LED指示，为用户提供直观的充电状态反馈。这些设计细节虽然看似微小，却直接影响最终产品的用户体验和市场竞争力。

从技术角度看，IP6826的成功不仅在于其高度集成的硬件设计，更在于其智能化的功率管理算法和全面的安全防护机制。它将复杂的无线功率传输过程转化为稳定可靠的用户体验，推动了无线充电技术在更多场景下的应用普及。随着消费者对便捷充电需求的不断增长，像IP6826这样高效、安全且经济的解决方案将在市场中占据重要位置，为更多智能设备注入“无线”活力。
