英集芯无线充电芯片有哪些？

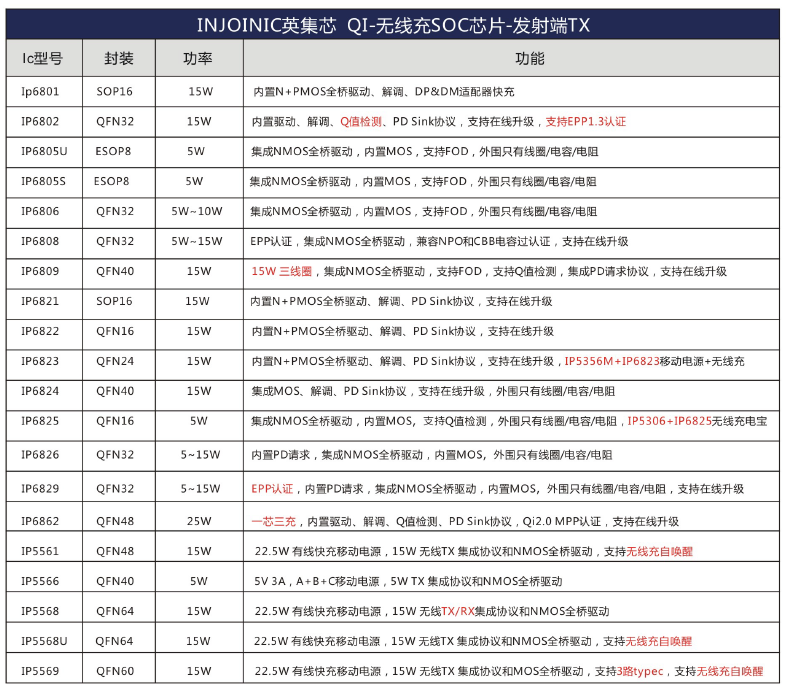

在科技飞速发展的当下，无线充电技术已成为众多电子设备不可或缺的一部分。英集芯作为该领域的佼佼者，推出了一系列性能卓越、应用广泛的无线充电芯片，为各类设备的便捷充电提供了有力支持。以下是几款具有代表性的英集芯无线充电芯片及其特点与优势：

IP6801：发射端的得力助手

IP6801是一款专为无线充电发射端设计的控制芯片，犹如一位精准的能量指挥官。它支持最高达15W的无线充电功率，能兼容5V/500mA适配器和PC - USB接口供电，适配多种电源环境。其内部集成了H桥驱动模块、ASK通讯解调模块以及适配器快充Sink协议等关键组件，如同搭建起一套完整的信息传输与调控系统，确保充电过程高效有序。

该芯片采用独特的低压引脚驱动高压H桥架构，恰似一座坚固的桥梁，解决了传统单片机方案在特定电压输入下无法正常工作的问题。搭配外部的2P2N MOS后，它能实现与MCU搭配全桥IC相当的功能，大大提升了性价比。在功耗控制方面表现出色，工作待机功耗小于10mA，睡眠模式下更是低至5μA，像一位勤俭持家的管家，有效延长设备使用寿命。此外，它还具备丰富的保护机制，如空载和带载异物检测、NTC温度检测、输入过压/欠压/过流保护等，全方位保障充电安全稳定。用户还能通过PC端上位机自定义指示灯、协议功能及异常保护参数，满足个性化需求。

IP6822：兼容并蓄的全能选手

严格遵循WPC Qi标准的IP6822芯片，宛如一位通用的语言翻译官，可支持BPP、PPDE、EPP等多种协议，无论是智能手机、智能手表、平板电脑还是无线耳机等支持无线充电的设备，它都能与之顺畅沟通，提供稳定高效的充电服务。内部集成的H桥驱动模块、ASK通讯解调模块和适配器快充Sink协议等关键技术，使其充电过程更加智能安全。

它支持5W - 15W的充电功率范围，如同一个灵活的能量调节阀，可根据不同设备的需求量身输送电能。内置MTP ROM支持固件升级，让充电设备时刻保持最新状态。同时，支持PD3.0快充协议，快充电压涵盖5V/9V/12V档位，能迅速为设备补充能量。在节能方面也表现优异，工作待机功耗仅10mA，睡眠模式下小于50uA，且具备输入过压/欠压/过流保护功能，既环保又安全。

IP6829：高效智能的性能标杆

IP6829在性能上堪称翘楚，高集成度的设计使其方案尺寸更小、BOM成本更低，就像是一位精简干练的效率专家。实测系统充电效率高达80%，远超同类产品，能让用户的设备在短时间内快速满电复活。它支持5 - 12V电压输入和5 - 15W多应用输出与多线圈方案，如同拥有多个频道的信号发射器，可轻松应对手机、平板等各种设备的充电需求，无论是5W、苹果7.5W、三星10W还是15W均能游刃有余。

当输入电压过低时，其智能动态功率调整功能自动启动，如同敏锐的环境感知者，减少发射功率并维持充电状态，确保充电过程稳定可靠，延长设备寿命。在安全性方面，FOD异物检测功能实现高灵敏静态与动态监测，一旦发现异物立即停止充电；同时内置过压、过流、过温、欠压保护等功能，为用户打造无忧充电体验。

IP6862：一芯多充的创新先锋

IP6862是英集芯推出的创新型无线充电发射芯片，支持WPC最新标准及多种认证，如同一位紧跟潮流的行业引领者。它支持单路最大30W应用，并集成了一芯三充15W+15W+3W的强大功能，仿佛是一个多功能的能量分配中心，可以同时给手机、耳机、手表进行充电，极大提高了充电效率和便利性。这种高度集成的设计不仅节省空间和成本，还适用于多设备同时充电的场景，为用户带来全新的充电体验。

IP6802：小巧精致的品质之选

英集芯的IP6802是一款设计小巧、封装工艺先进的单芯片无线充电SOC芯片。它内置PD3.0协议，支持使用PD快充和DP&DM快充供电，并能自动申请快充电压，适应4~20V宽范围输入电压。芯片内置全桥驱动和数字解调功能，无需外置驱动器和运放，仅需搭配四颗MOS管和少量外围元件即可构成完整的Qi2无线充电成品。此外，它还内置32KB MTP存储器用于存储固件，支持重复升级以优化性能；同时支持定制LED指示灯效果和用户通过PC上位机自定义设置，满足多样化的使用场景需求。

英集芯的这些无线充电芯片凭借各自独特的优势和卓越的性能，在不同应用场景中发挥着重要作用，推动着无线充电技术的不断发展和普及。随着科技的进步和市场需求的增长，相信英集芯将继续创新突破，为用户带来更多优质的无线充电解决方案。
