大众无线充电模块电路图

在汽车科技日新月异的今天，无线充电技术已成为提升用户体验的关键配置之一。大众汽车作为行业先锋，其无线充电模块的设计融合了精密电路与智能化理念，为车主提供了无缝衔接的充电体验。本文将深入解析这一技术的核心——电路图设计原理，并通过场景化比喻，让复杂的专业术语变得通俗易懂。

电磁感应：无线充电的“隐形桥梁”

大众无线充电模块的核心原理基于电磁感应，即通过发射线圈（TX）与接收线圈（RX）之间的磁场耦合传递电能。这一过程类似于“隔空传物”——发射端将电能转化为高频交变磁场，接收端则像“磁力捕手”般截获能量并转换为直流电为设备充电。电路图中的关键组件包括驱动芯片、谐振电容和电感，它们共同构成一个“能量交响乐团”：驱动芯片是指挥家，控制电流频率；电容与电感则像乐器的弦与簧片，通过谐振匹配实现高效能量传输。

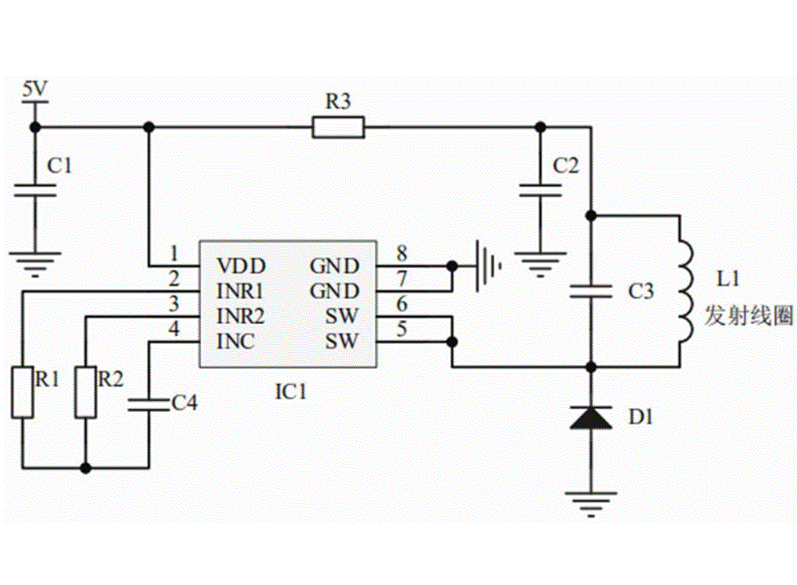

电路图解析：从抽象符号到功能实现

大众的电路设计遵循Qi标准，但加入了车规级优化。发射线圈通常采用多股绞合铜线绕制，以降低高频损耗，其布局在电路图中呈现为螺旋状符号，实际作用类似“磁场发射塔”。驱动芯片部分则集成了功率开关管（如MOSFET）和控制器，相当于模块的“大脑与肌肉”，负责调节功率输出并监测异物干扰。值得注意的是，大众在电路设计中特别强化了电磁屏蔽措施，通过金属隔层与滤波电路将电磁泄漏控制在安全范围，这好比在充电区域筑起一道“隐形防火墙”。

散热与耐久性：电路设计的“双保险”

车载环境对模块的稳定性要求极高。大众的解决方案是在电路图中嵌入温度传感器与散热路径设计。例如，PC材质外壳配合导热硅胶垫，将芯片产生的热量像“高速公路引流”般快速导出。电路板上的过孔（Via）设计也暗藏玄机——这些微小的金属孔洞如同“散热烟囱”，通过垂直导热降低局部高温风险。此外，电容选型采用耐高温电解材质，确保在车辆颠簸振动下仍能稳定工作，其耐久性堪比“抗震建筑的减震器”。

智能化扩展：电路图中的“隐藏彩蛋”

大众的高配版本还通过蓝牙通信模块实现设备识别与充电状态同步。在电路图中，这部分体现为独立的微控制器单元（MCU）和射频电路，其工作原理类似“智能门禁系统”——只有通过认证的设备才能激活充电，避免能量浪费。匹配项参数（如LO_byte_15_Wireless_Charging_Availability）可通过车载系统调试，赋予电路图“可编程”特性，满足不同车型的适配需求。

从图纸到现实：模块的精密制造工艺

拆解实物可见，大众将电路图转化为实际产品时采用了立体化布局：发射线圈平铺于底部以扩大感应区域，驱动电路板垂直焊接节省空间，整体结构如同“微型化城市立体交通网”。生产过程中还运用了自动化贴片技术，确保贴片电阻、电容等元件的焊接精度达到微米级，这种工艺水准堪比“在指甲盖上建造集成电路大厦”。

结语：大众无线充电模块的电路图不仅是技术蓝本，更是工程美学与实用主义的结合体。从电磁感应的基础原理到智能化扩展功能，每一处设计细节都彰显着对用户体验的深度思考。随着Qi标准的持续演进，未来这类模块或将以更高集成度融入整车电子架构，成为智能座舱不可或缺的“能量心脏”。
