诺芯盛@ip6829中文资料

无线充电技术近年来已成为智能设备领域的标配功能，而实现这一功能的核心离不开高性能控制芯片的支持。英集芯（Injoinic）推出的IP6829正是一款专为无线充电发射端设计的SoC芯片，凭借其高度集成化与多协议兼容性，成为市场热门选择。本文将深入解析IP6829的中文技术资料，帮助开发者与爱好者全面了解这颗芯片的特性与应用。

高度集成的设计哲学

IP6829最显著的特点是“化繁为简”的集成能力。传统无线充电电路需要外接驱动电路和功率MOS管，而IP6829直接将这两部分集成到芯片内部，相当于把原本分散的多个“零件”打包成一个“工具箱”。这种设计不仅节省了70%以上的PCB空间，还显著降低了电路调试难度——对于工程师而言，就像从组装自行车升级到驾驶成品汽车，只需关注整体性能而非零部件的匹配问题。

兼容性：一把钥匙开多把锁

作为符合WPC Qi v1.3最新标准的芯片，IP6829支持从5W基础充电到15W快充的多档功率输出，覆盖苹果7.5W、三星10W等主流私有协议。其秘密在于智能化的analog ping检测技术：当手机放置于充电板时，芯片会像雷达扫描般主动发送探测信号，识别接收端设备类型并自动匹配最佳充电方案。这种“自适应”特性尤其适合多设备家庭场景，用户无需纠结充电器与手机的品牌匹配问题。

硬件设计的关键参数

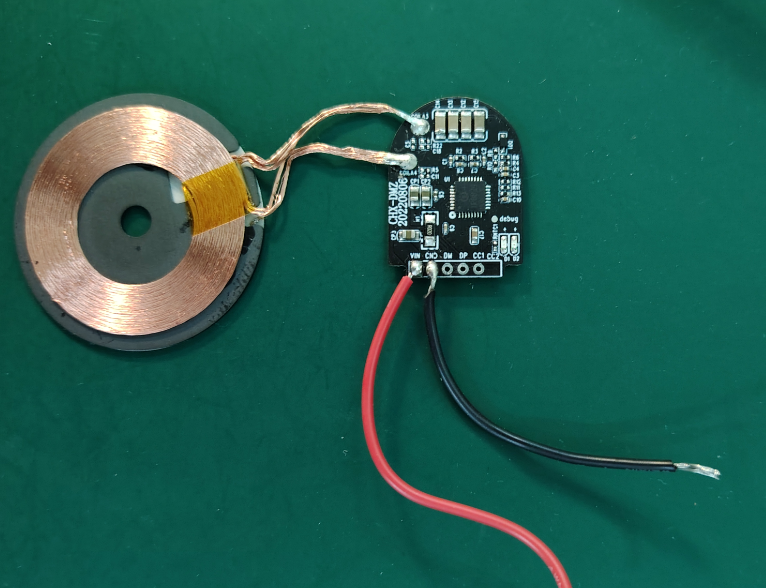

根据诺芯盛提供的资料，IP6829采用QFN-32封装，尺寸仅5mm×5mm，相当于一粒绿豆的大小，却集成了全桥驱动、电压调节、通信解码等完整功能链。其典型应用图中可见，外围电路仅需20个左右基础元件，对比传统方案缩减了50%的物料成本。设计时需特别注意线圈选型：A11、A11a、MP-A2三种推荐线圈中，MP-A2更适合15W高功率场景，其磁场分布如同精准聚焦的聚光灯，能减少能量损耗。

软件层面的智能交互

芯片内置的通信协议解析引擎堪称“多语言翻译官”。当手机发送加密的充电请求时，IP6829能实时解码Qi标准中的数字报文，同时通过FOD（异物检测）功能监测金属异物入侵。实测数据显示，在硬币误放场景下，芯片可在200毫秒内切断供电——比人类眨眼速度快3倍。开发者可利用英集芯提供的配置工具，灵活调整功率曲线和保护阈值，如同为不同体型的运动员定制训练计划。

典型应用场景剖析

在车载无线充电器中，IP6829支持PD协议展现出独特优势。家居场景中，其低待机功耗（<30mW）相当于让充电板在闲置时进入“深度睡眠”，年耗电量不足1度电。

选型与替代方案参考

虽然IP6829在立创商城的现货库存显示参考价暂未公开，但半导小芯等平台提供的替代型号查询服务显示，其直接竞品需额外搭配外置MOS管，整体BOM成本反而增加15%以上。对于需要过认证的产品，建议优先选用原厂提供的参考设计，其预置的EMI优化方案已通过Qi认证测试，可缩短6-8周研发周期。

随着无线充电向家具、汽车等场景渗透，IP6829这类高集成度芯片正成为行业的基础构件。从技术文档中的焊盘设计到实际应用中的能效表现，每一个细节都体现着“用简单实现复杂”的工程智慧。对于开发者而言，充分理解这颗芯片的潜力，或许就是打开下一代智能硬件创新的钥匙。
