无线充电原理是自感还是互感?

发布时间:2025-01-27编辑:无线充模块浏览:0

无线充电技术近年来在消费电子和电动汽车等领域获得了广泛应用。理解其背后的原理对于进一步推进该技术的发展至关重要。本文将从电磁感应的基本概念出发,阐述无线充电技术的工作原理及其应用,并对自感和互感在这一过程中的作用进行详细分析。

### 一、电磁感应概述

电磁感应是基于法拉第电磁感应定律的一种现象,即当通过导体的磁通量发生变化时,会在导体中产生电动势(即电压)。这种由磁通量变化产生的电动势称为感应电动势。根据楞次定律,感应电动势会产生感应电流,这种现象被称为电磁感应。

### 二、无线充电的基本原理

无线充电主要利用了电磁感应原理,通过初级线圈和次级线圈之间的磁场变化来传输能量。具体工作原理如下:

1. **初级线圈通电**:交流电通过发送端的线圈(初级线圈),产生交变磁场。

2. **磁场耦合**:这个交变磁场穿过空间,被接收端的线圈(次级线圈)接收,由于磁通量的变化,在次级线圈中产生感应电动势。

3. **电能转换**:在次级线圈中,感应电动势产生电流,从而实现电能从发射端到接收端的传输。

整个过程中无需物理连接,因此被称为“无线充电”。

无线充电原理是自感还是互感

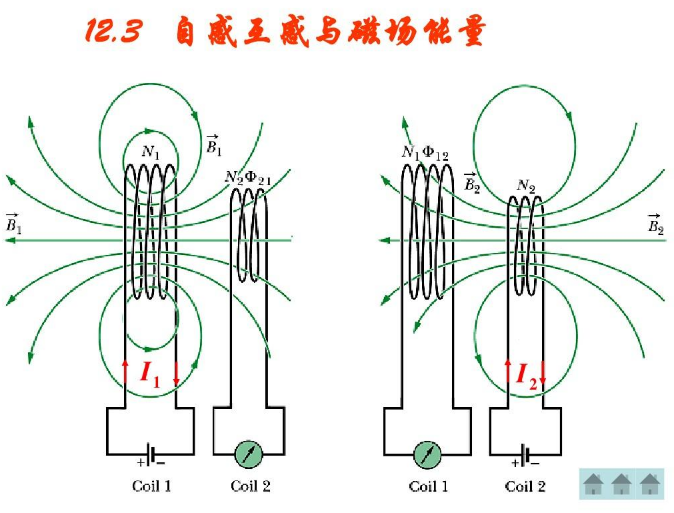

### 三、自感与互感在无线充电中的作用

#### 1. 自感

自感是指当一个线圈中的电流变化时,在自身内部产生感应电动势的现象。在无线充电中,自感效应会对系统的效率产生影响。具体表现如下:

- **初级线圈的自感**:在交流电通过初级线圈时,初级线圈自身的自感会导致一部分磁通量在内部闭合,而不穿过次级线圈,从而减少能量传输效率。这种现象通常通过优化线圈的设计来减小。

- **次级线圈的自感**:次级线圈在接受磁场变化并产生感应电流时,自感电动势也会影响电流的稳定性和传输效率。

#### 2. 互感

互感是指一个线圈的电流变化影响到另一个线圈的现象。无线充电正是利用了这一原理进行能量传输。

- **互感作用**:当初级线圈产生的交变磁场穿过次级线圈时,会在次级线圈内产生互感电动势,形成感应电流。这是无线充电实现电能传输的核心机制。

- **耦合系数**:互感的效果通常用耦合系数来表示,耦合系数越高,能量传输效率越高。耦合系数受线圈的相对位置、尺寸、匝数等因素影响。

### 四、影响无线充电效率的其他因素

除了自感和互感,无线充电的效率还受到以下因素的影响:

1. **线圈设计**:线圈的形状、大小和匝数直接影响系统的自感和互感特性。

2. **工作频率**:交流电的频率决定了磁场变化的速度,进而影响感应电动势的大小。

3. **距离和对齐**:初级线圈和次级线圈之间的距离和对齐程度也会影响磁场的强度和传输效率。一般来说,距离越小,对齐度越高,传输效率越高。

4. **屏蔽效应**:周围的金属物体可能会干扰磁场分布,降低传输效率。这通常需要通过设计屏蔽装置来解决。

### 五、结论

无线充电技术主要基于互感原理,通过初级线圈和次级线圈之间的磁场变化实现电能的无线传输。然而,自感在这个过程中也起到了重要作用,特别是在影响传输效率方面。了解这些基本的电磁原理,有助于我们更好地设计和优化无线充电系统,提高其效率和可靠性。随着技术的不断进步,无线充电将在更多领域得到应用,为人们的生活带来更多便利。
