无线充电电路板原理图

发布时间:2025-01-04编辑:无线充模块浏览:0

随着科技的不断进步,无线充电技术已经成为现代电子设备中的一项重要功能。本文将详细解析无线充电电路板的原理图,帮助读者更好地理解这种便捷而高效的充电方式。

#### 一、无线充电系统的基本组成

无线充电系统主要由两个部分组成:发射端(TX)和接收端(RX)。发射端是无线充电设备,负责生成交流电并传输给接收端;接收端则是需要充电的设备,通过接收发射端传来的能量进行电能转换与储存。

1. **发射端组成**
- **MCU**:微控制单元,用于控制整个发射端的运作。
- **功率全桥**:由多个晶体管组成的电路,用于产生高频交流电。
- **LC谐振回路**:包含电感和电容,用于生成电磁场。
- **线圈**:用于感应电流并产生磁场。

2. **接收端组成**
- **MCU**:与发射端类似,负责控制接收端的运作。
- **整流桥**:将接收到的交流电转换为直流电。
- **LDO与Charger芯片**:用于电压调整和电池充电管理。
- **LC谐振回路**:同样包含电感和电容,用于接收磁场能量并产生电流。

- **电池**:最终的能量存储设备。


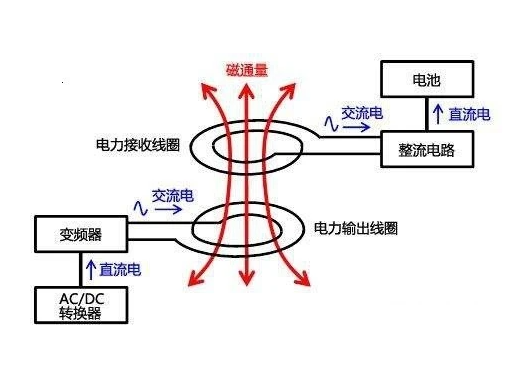

无线充电电路板原理图


#### 二、无线充电的工作原理

无线充电主要通过电磁感应原理来实现能量的无线传输。其工作步骤如下:

1. **电能转换为磁能**:当交流电通过发射端的LC谐振回路时,会在发射端线圈处产生一个变化的磁场。
2. **磁能传输**:这个变化的磁场穿过空间,被接收端的线圈接收到。根据法拉第电磁感应定律,在接收端线圈中产生感应电动势(即感应电压)。
3. **磁能转回电能**:接收端的LC谐振回路将这个感应电压转换为交流电,然后通过整流桥将其转换为直流电。
4. **充电电路管理**:接收端的LDO和Charger芯片对直流电进行调节,确保以适合的电压和电流为电池充电。

#### 三、控制与通信机制

为了保证无线充电系统的稳定性和效率,控制电路起到了至关重要的作用。这主要包括以下几个方面:

1. **目标电压设定**:系统设定一个目标电压值,并通过反馈环路来监控实际电压。
2. **误差信号生成**:如果实际电压偏离了目标电压,反馈环路会生成误差信号,并将其传送给发射端的MCU。
3. **能量调整**:MCU根据误差信号调整输入电压、功率全桥的开关频率或输入占空比,从而调节发射的能量。

此外,无线充电系统还采用了一种称为ASK(幅度键控)的通信方式,通过改变LC谐振回路中的电容值来传递信息。这种方式能够有效地告知发射端是否需要增加或减少能量输出。

#### 四、设计注意事项

在设计无线充电电路板时,有几个关键点需要注意:

1. **线圈匹配**:发射线圈和接收线圈必须匹配良好,以确保能量传输的最大化。
2. **频率选择**:选择合适的工作频率可以减小损耗,提高传输效率。通常采用100kHz至300kHz之间的频率。
3. **散热设计**:由于无线充电过程中会产生热量,因此需要进行合理的散热设计,避免过热影响性能。
4. **安全性**:确保电路设计符合安全标准,避免过充、过放等问题,保障用户安全。

总的来说,无线充电技术不仅提供了更为便捷的充电方式,还减少了频繁插拔带来的磨损。随着技术的不断发展和完善,相信未来无线充电将会在更多领域得到应用。
