## 一、无线充电的基本原理

无线充电技术主要基于电磁感应原理，这一原理由法拉第在19世纪发现。电磁感应原理指的是当一个变化的磁场通过导体时，会在导体中产生电动势（即电压），从而驱动电流流动。

## 二、无线充电系统的基本构成

**1.发射端（TX）**
- **电源输入**：交流电经过整流后变为直流电。
- **功率转换电路**：将直流电转换为高频交流电，通过功率放大后供给发射线圈。
- **发射线圈**：通过电磁感应将能量传递至接收端。
- **控制与反馈电路**：确保系统的稳定工作和效率优化。

**2.接收端（RX）**
- **接收线圈**：捕捉来自发射端的磁场，并通过电磁感应产生电流。
- **整流电路**：将接收到的交流电转换为直流电。

- **充电管理电路**：调节电流和电压，确保为设备提供稳定的充电输出。

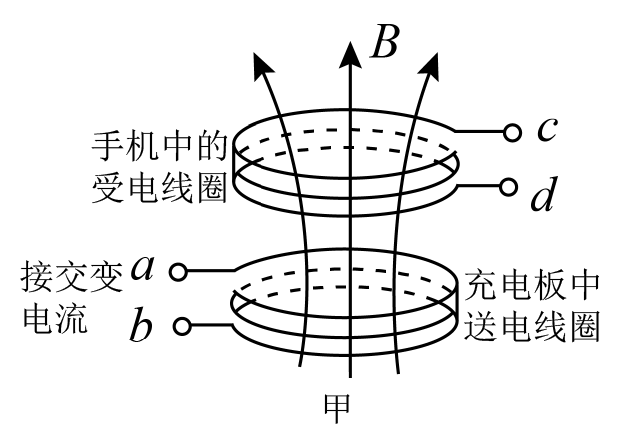

无线充电线圈制作原理图

## 三、无线充电线圈制作的关键步骤

**1.选择导体材料**
- 导体材料应具有良好的导电性和耐高温性能。常用的导体材料包括铜线、铝线等。

**2.设计线圈结构**
- 根据实际需求和应用场景，确定线圈的形状、大小和匝数。常见的线圈形状有圆形、方形等，而线圈的大小和匝数则决定了充电效率和功率传输能力。

**3.制造线圈**
- 使用导体材料按照设计要求制作线圈。可以采用手工绕制或机器自动绕制的方式，确保线圈的精度和质量。

**4.封装保护**
- 将制作好的线圈进行封装保护，以防止外部环境对线圈的影响和损坏。常见的封装材料有塑料、橡胶等。

**5.测试验证**
- 完成线圈制作后，需要进行测试验证，确保线圈的工作性能和传输效率符合预期。

## 四、总结

无线充电线圈作为无线充电技术的核心部件，其设计制作至关重要。通过选择合适的导体材料、精确设计和制造线圈，并进行有效的封装和测试，能够显著提高无线充电系统的性能和稳定性。未来，随着技术的不断进步和标准的进一步统一，无线充电将成为更多电子设备的标配，为用户带来更加便利的使用体验。
