无线充电器模块电路工作原理

发布时间：2024-12-12编辑：无线充模块浏览：0次

## 一、摘要

无线充电技术迅速发展，为各类电子设备提供了更加便捷的充电方式。本文探讨了无线充电器模块电路的工作原理，详细阐述了其如何通过电磁感应实现电能的无线传输，并对该过程中的能量转换、电路设计以及系统优化进行了深入分析。

## 二、引言

随着科技的进步和人们对便捷生活需求的增加，无线充电技术逐渐成为研究和应用的热点。无线充电器的出现，不仅简化了设备充电的步骤，还提高了使用的灵活性和便利性。本文将详细介绍无线充电器模块电路的工作原理，以期为相关领域的研究和开发提供参考。

## 三、发射端电路原理

### 1. 输入整流与滤波
发射端电路首先通过桥式整流电路（如D1~D4）将交流电转化为直流电。此后，通过电容C5滤除直流电中的纹波，使输出更加稳定。为了应对可能的大电流情况，通常并联一个电阻R6作为泄放电阻。

### 2. 电压变换与功率输送
经过整流滤波后的直流电通过高频变换器（如由Q1、L1、L2、C6等组成的电路）转换成高频交流电。高频交流电通过发射端线圈（L1）产生交变磁场，从而在空间中传输能量。

### 3. 振荡与频率控制
在发射端，振荡器产生的高频信号通过功率放大后馈入发射线圈。为了稳定内部振荡频率，通常采用CD4047等芯片组成振荡电路，并通过调整可变电容来匹配接收端的频率。

## 四、电磁感应耦合

当发射端的交变磁场经接收端线圈感应时，产生感生电动势。根据法拉第电磁感应定律，变化的磁场在导体内引起涡流，从而实现电能的无线传输。为了提高传输效率，通常采用高磁导率的材料制作线圈骨架，并进行屏蔽以防外界干扰。

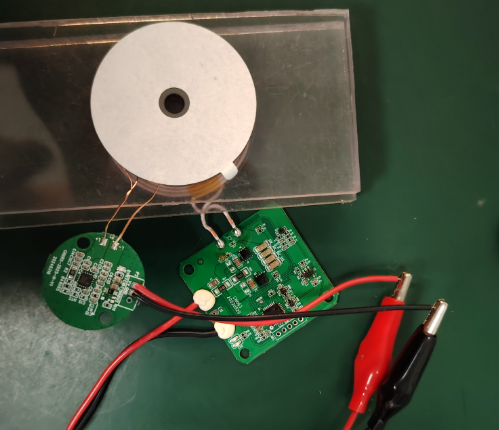

无线充电器模块电路工作原理

## 五、接收端电路原理

### 1. 整流与滤波
接收端线圈感应到高频交流电后，通过二极管D5整流，并将电流通过电容C8滤波，得到相对稳定的直流电。为了降低纹波和提高电源质量，可能还会增加更多的滤波电路。

### 2. 电压调节与稳压
由于接收端得到的电压可能有波动，需要通过稳压电路（如采用TLC3168芯片）对电压进行调节，确保输出稳定的直流电压。此外，还可以通过调整电阻（如R11）进一步精确调节输出电压。

### 3. 充电控制
稳压后的直流电通过PNP三极管Q2和场效应管Q3组成的充电控制电路，为电池充电。充电过程通常分为恒流和恒压两个阶段：初始阶段为恒流充电，随着电池电压升高，转为恒压充电，最后当电流逐渐减小时，充电结束。

## 六、系统优化

### 1. 能效提升
为了减少能量传输过程中的损耗，可以采用高效率的功率放大器和高频软开关技术。同时，优化线圈的设计和耦合方式，提高电磁感应的效率。

### 2. 散热管理
发射端和接收端在电能传输过程中会产生热量，需设计良好的散热系统。通常使用金属外壳和风扇进行风冷散热，以确保电路工作在适宜的温度范围内。

### 3. 安全性与稳定性
为了保证无线充电系统的安全性与稳定性，通常会加入多种保护电路，如过流保护、过压保护和温度保护等。此外，还可以通过频率抖动技术避免谐波干扰。

## 七、结论

本文详细介绍了无线充电器模块电路的工作原理，从发射端的整流、变频和振荡，到接收端的整流、稳压和充电过程进行了全面阐述。通过优化电路设计和合理的参数选择，可以提高无线充电系统的效率和可靠性。未来的研究可以关注更高功率传输、多设备充电以及智能控制等方面，以满足不同应用场景的需求。
