无线充电器线圈原理图

发布时间：2024-12-09编辑：无线充模块浏览：0次

## 概述

无线充电技术自其问世以来，迅速发展成为现代电子产品中的一项重要功能。凭借其便捷性和通用性，无线充电摆脱了传统有线充电的种种限制，为用户提供了更为灵活的充电方式。本文将详细解析无线充电器中的线圈原理图，从基本构成、工作原理、接收与发射模块、方案设计等多个方面进行系统化的阐述。

## 一、无线充电系统的基本构成

### 1. 发射端（TX）

- **电源输入**：交流电经过整流后变为直流电。
- **功率转换电路**：将直流电转换为高频交流电，通过功率放大后供给发射线圈。
- **发射线圈**：通过电磁感应将能量传递至接收端。
- **控制与反馈电路**：确保系统的稳定工作和效率优化。

### 2. 接收端（RX）

- **接收线圈**：接收来自发射端的能量并通过电磁感应产生电流。
- **整流电路**：将接收到的交流电转换为直流电。
- **充电管理电路**：调节电流电压，确保为设备提供稳定的充电输出。

## 二、无线充电的工作原理

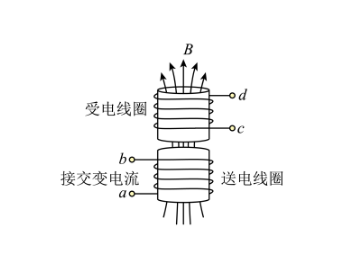

无线充电主要依赖于电磁感应原理，当交流电通过发射线圈时产生磁场，该磁场被接收线圈捕捉并再次转化为电能。具体步骤如下：

### 1. 电磁感应

- 发射线圈中的高频交流电产生交变磁场。
- 接收线圈在该磁场中感应出电动势。

### 2. 能量转换

: 接收到的交变磁场在接收线圈中转化为交流电。
: 经整流电路转换为直流电，为设备充电。

## 三、发射电路模块详解

### 1. 振荡器与滤波器

- **振荡器**：产生2MHz的高频方波信号。常见的振荡器有CMOS反相器构成的方波振荡器等，通过外围RC网络调整频率。
- **低通滤波器**：滤除高频杂波，确保输出稳定的正弦波。通常采用二阶低通滤波器设计。

### 2. 谐振与功放

- **谐振回路**：由电感和电容组成谐振回路，提高电能传输效率。典型取值如47uH的电感和140pF的电容。
- **功率放大器**：使用三极管如13003对信号进行放大，提升传输功率。

## 四、接收电路模块详解

### 1. 接收线圈与滤波

- **接收线圈**：与电容组成并联谐振回路，匹配发射频率提高效率。典型参数如7cm直径，0.5mm线径。
- **滤波电路**：将接收到的信号进行滤波处理，保证输出稳定。

### 2. 整流与调节电路

: 整流电路通常包含一个全波整流器，将交流转化为直流。

: 充电管理IC负责调节电流电压，确保设备安全高效充电。例如，使用LD1117稳压器。

无线充电器线圈原理图

## 五、常见设计方案及其分析

### 1. QI标准方案

- **QI标准**：由无线充电联盟（WPC）制定的兼容性标准，涵盖电磁感应式无线电能传输。
- **特点**：高兼容性、安全性强、广泛应用。支持的设备包括苹果、三星、华为等品牌。

### 2. PMA标准方案

- **PMA标准**：由Power Matters Alliance制定，侧重于电磁兼容和一致性测试。
- **特点**：适用于更广泛的设备类型，但相较于QI应用较少。

### 3. A4WP标准方案

- **共振标准**：由Alliance for Wireless Power制定，基于磁共振原理。
- **特点**：可隔空较长距离传输，适合电动车等大功率设备。

### 4. 自由市场方案

- 包括各类兼容以上标准的第三方方案，这些方案通常成本较低，但在稳定性和效率上有所欠缺。

## 六、无线充电的优点与挑战

### 1.优点

- 便捷性：无需插拔电线，减少磨损和老化。
- 通用性：多种设备共用一个充电器，简化生活。
- 安全性：避免触电风险，防水防尘设计。

### 2.挑战

- 效率问题：当前大多数无线充电器的转换效率在70%-80%，有待提高。
- 成本问题：相比有线充电，无线充电器成本较高。
- 标准化问题：虽然有QI等标准，但仍存在兼容问题。

## 七、结论与展望

无线充电技术随着科技的发展将继续完善和普及。其便捷性和通用性使其广泛应用于智能手机、平板电脑、电动汽车等领域。未来，随着技术的不断进步和标准的进一步统一，无线充电必将成为更多电子设备的标配，为用户带来更加便利的使用体验。
