无线充电器发射端工作原理

发布时间:2024-12-01编辑:无线充模块浏览:0

### 一、无线充电发射端的构成

无线充电器发射端主要由以下几个部分组成:电源供应器、发射端线圈(也称为发射器或发送器)、控制系统和通信模块。

1. **电源供应器**:负责将交流电转化为适合无线传输的直流电,通常包括稳压、整流和滤波电路,以确保提供稳定的电能。有些设计还会集成电压调整功能,以适应不同设备的充电需求。

2. **发射端线圈**:是产生交变磁场的关键部件,通常由线圈和磁芯组成。这个线圈通过变化的电流产生磁场,进而将能量传递到接收端。

3. **控制系统**:一般使用微控制器单元(MCU)来实现,它控制着整个发射端的工作状态,包括功率调节、频率控制和异物检测等功能。控制系统通过监测和调节电流、电压和频率等参数,确保无线充电过程的稳定性和效率。

4. **通信模块**:用于与接收端设备进行通信,以协调和管理充电过程。常见的通信协议包括Qi标准,采用电磁感应耦合方式进行数据传输。

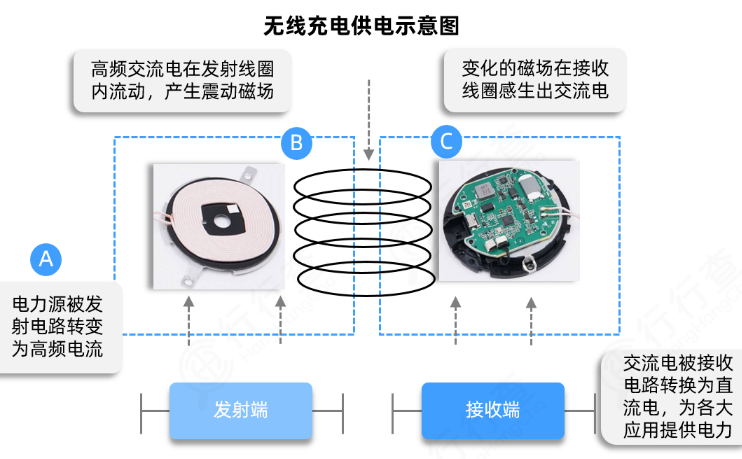

微信图片_20241123154540


### 二、无线充电发射端的工作原理

无线充电器发射端的工作原理基于电磁感应原理,具体步骤如下:

1. **电流驱动**:接通电源后,控制系统会驱动发射端线圈产生一定频率的交流电流,这个过程通常由逆变器将直流电转换为高频交流电。

2. **磁场产生**:交流电流通过发射端线圈时,会在周围产生一个快速变化的磁场。变化的电场和磁场互相激励,形成一个持续的电磁场。

3. **能量传输**:当接收设备(如手机)置于发射端附近时,其内部的接收端线圈会感应到发射端产生的磁场变化,并在接收端线圈中产生感应电流。这个感应电流经过整流和稳压后,供给设备电池,实现能量的无线传输。

4. **通信与反馈**:在充电过程中,发射端与接收端还会通过通信模块进行数据交换,例如确认设备身份、调节充电功率、监测温度以及检测异物等。这些信息帮助控制系统优化充电过程,保障安全性和效率。

### 三、发射端的设计考虑因素

设计和实现无线充电发射端时,需考虑以下因素:

1. **安全性**:必须保证电磁场泄露在安全范围内,避免对人体和其他设备造成影响。此外,还需要加入异物检测功能(FOD),防止金属物体在充电过程中发热导致安全隐患。

2. **效率**:提高电能传输的效率是一个重要的设计目标,这需要优化线圈设计、选择合适的频率和功率管理策略,以及减少能量损耗。

3. **兼容性**:无线充电标准如Qi标准的实施,确保了不同品牌和型号的设备能够兼容使用同一个无线充电器。因此,设计时要遵循相应的标准规范。

4. **散热管理**:由于无线充电过程中会产生一定的热量,发射端需要配备良好的散热系统,以防止过热影响性能和寿命。

### 四、结语

无线充电技术凭借其便捷性和通用性,已经在现代电子设备中得到广泛应用。理解无线充电器发射端的工作原理,有助于更好地开发和利用这项技术,为人们的日常生活带来更多便利。未来,随着技术的不断进步和完善,无线充电将进一步拓展其应用范围,成为主流的充电方式之一。
