无线充接收端怎么给锂电池充电

你有没有这样的经历？睡前把手机随手放在无线充电器上，第二天醒来，电量却只涨了一点点。或者，必须把手机精准对齐充电板上的某个标记，稍微偏一点，充电就中断。这些困扰背后，其实都指向无线充电接收端里一个最核心、却也最容易被忽略的部件——线圈。

大多数人只知道无线充电靠“感应”，但能量究竟是如何跨越空气，准确钻进你手机电池的？答案就藏在手机内部那块比硬币大不了多少的接收线圈排布里。这不是简单的铜线绕圈，而是一门精密的空间艺术与电磁工程的结合。今天，我们就拆开这层技术的面纱，看看工程师们是如何通过线圈排布的“魔法”，既让你充电更自由，又让能量跑得更快。

线圈：能量接收的“天线”

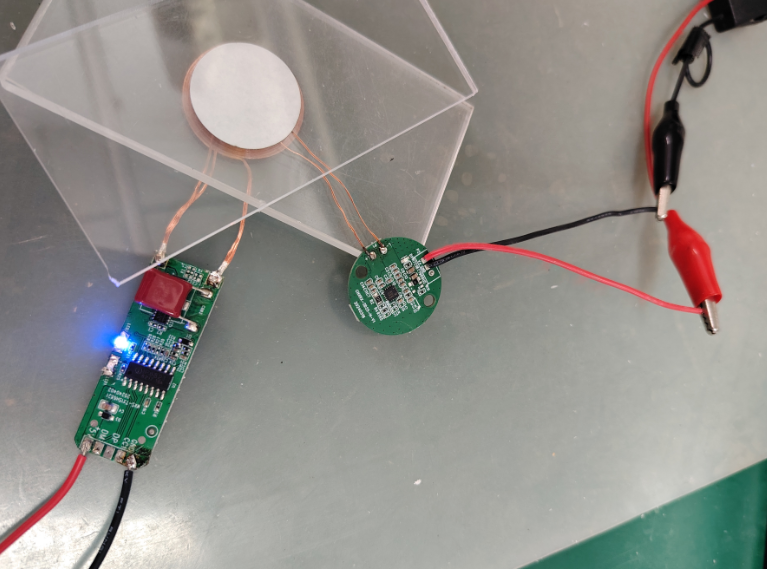

无线充电接收端的核心，是一个扁平的、由多股细导线精密绕制成的线圈盘。它的工作原理基于经典的电磁感应定律：当充电底座（发射端）的线圈通入高频交流电，会产生一个变化的磁场；一旦你手机的接收线圈进入这个磁场范围，线圈切割磁感线，就会产生感应交流电。随后，这股交流电会经过整流、稳压、通信协调等一系列精密电路，最终转化为稳定的直流电，为锂电池“喂”入能量。

但问题来了：这个简单的“感应”过程，在实际应用中却面临两大核心矛盾——效率与自由度的博弈。

单一线圈的接收区域非常有限，就像一个精准对焦的镜头，必须严丝合缝地对准发射线圈，能量传输效率才最高。一旦错位，效率会断崖式下跌。这就是为什么早期无线充电器常常需要你“找位置”。为解决这个问题，工程师们的第一个思路是：增加线圈数量。

从单兵作战到协同阵列

最简单的升级是双线圈设计。通常在接收端PCB板上，会并排放置两个尺寸相近但独立工作的线圈。当你将设备放在充电板上时，控制芯片会自动检测哪个线圈耦合到的信号更强，就启用哪个线圈进行能量接收。这有效将设备的可放置范围从“一个点”扩大为“一条带”。

但这还不够。为了追求近乎“随便放”的自由度，多线圈阵列应运而生。高端方案会采用三个甚至更多线圈，以重叠、交叉或同心圆等方式精密排布。例如，一个常见的三线圈设计可能采用一个较大线圈居中，两个较小线圈分居两侧或呈三角形布局。这种排布几乎能覆盖设备背板下半部分的大部分面积，大大降低了摆放精度要求。

然而，线圈不是越多越好。每增加一个线圈，都意味着占用更多宝贵的内部空间、引入额外的直流电阻损耗、产生更多热量，并且需要更复杂的控制电路来切换和协同。这就引出了设计的精髓：如何在有限的面积内，通过几何排布的优化，最大化有效接收面积，同时最小化损耗和干扰。

排布背后的几何学与电磁学

线圈排布绝非随意摆放。工程师需要利用电磁仿真软件进行大量计算，核心目标是优化两个关键参数：耦合系数和互感均匀性。

• 耦合系数（k）：衡量发射与接收线圈之间磁链联系的紧密程度，直接影响传输功率。理想情况是k值高且稳定。通过巧妙设计多个线圈的几何形状（如圆形、方形、DD形）和相对位置，可以让设备在不同偏移角度下，至少有一个线圈能与发射端保持良好的耦合。

• 互感均匀性：这是提升位置自由度的关键。目标是让设备在充电板平面上移动时，接收端感受到的互感（决定感应电压）变化尽可能平缓，而不是大起大落。优秀的阵列排布，能让互感在较大区域内维持在一个较高水平，从而实现“全域高效”。

此外，线圈的绕线方式、线径、匝数、层数（单层或多层FPC）都直接影响电阻和寄生电容，进而影响整个系统的能量转换效率（目前整体效率约70%-90%）和发热。采用利兹线（多股细线绞合）可以降低高频下的趋肤效应损耗；而将线圈集成在柔性电路板（FPC）上，则能更好地贴合设备内部的不规则空间。

更聪明的“大脑”：芯片与算法协同

复杂的线圈阵列需要一个更聪明的“指挥中心”。这就是高度集成的专用接收芯片（来自易冲无线、伏达半导体等厂商）的价值所在。这颗芯片不仅负责传统的整流、稳压、通信，更肩负着多线圈管理的重任。

其工作流程充满智能感：

1. 扫描与侦测：设备放上充电板瞬间，芯片会快速轮流“唤醒”各个线圈，侦测每个线圈感应到的信号强度。

2. 择优与切换：选择信号最强、耦合最优的那个线圈作为主接收通道。在充电过程中，如果设备被移动，芯片能实时侦测耦合变化，无缝切换到更合适的线圈。

3. 通信协调：通过负载调制等方式，与发射端进行双向通信（遵循Qi等标准），报告自身功率需求、电池状态，并协同调整发射功率，确保充电安全高效。

正是芯片算法与物理排布的深度结合，才让“放下即充”的便捷体验成为可能。未来，随着GaN（氮化镓）器件的应用，工作频率可能向更高频段（如13.56MHz）探索，这将对线圈的寄生参数设计和排布提出新挑战，但也可能开启更远距离、更高效率传输的新路径。

展望：从固定到自由的空间充电

线圈排布技术的演进，清晰地指向一个未来：打破二维平面的束缚。当前的研究热点空间无线电能传输，正探索在三维空间内为多个自由定位的设备同时充电。这需要更复杂的接收端线圈设计，可能是立体排布的线圈组，甚至与新材料、新结构（如超材料透镜）相结合，实现对电磁波束的定向引导与接收。

回到我们开头的问题。明天，当你再次将手机或耳机轻放在充电板上，或许可以多一分欣赏。那一声轻微的充电提示音背后，是一次精妙的电磁握手，是毫厘之间的几何计算，是芯片内瞬息万变的决策。线圈排布的进化史，就是一部将物理限制转化为用户体验的微型史诗。它不追求颠覆性的惊雷，而是在方寸之间持续迭代，让“无线”二字，变得越来越名副其实，越来越自由无感。

技术的终极目标，永远是让人感受不到技术的存在。而当充电彻底摆脱线的纠缠，甚至不再需要寻找那个“正确的位置”时，我们离那个自在的未来，也就不远了。
