发布时间:2026-04-28编辑:无线充模块
你有没有发现,智能手表的“充电体验”往往比它的功能更容易翻车:底座一放不准就断充、充着充着发热、换个充电头还可能功率乱跳……手表明明那么精致,充电却常常显得粗糙。
要把手表无线充电做得像手机一样顺滑,考验的从来不是一个点,而是一整套“发射端控制能力”。在这一类方案里,英集芯 IP6822 这种高度集成的无线充电发射控制 SOC 芯片,恰好把智能手表最在意的几个矛盾点,拆开并逐一解决:既要小型化,又要效率;既要兼容,又要安全;既要快充,又要稳定。
下面就从“技术特性”出发,聊聊为什么说 IP6822 更像是智能手表的完美充电伴侣,以及它能把手表充电优化到什么程度。
智能手表的无线充电,看上去只是把表放上去——但真正做产品的人会知道,它至少卡在三件事上:
空间极小:手表充电座/充电底座体积小、PCB空间紧,外围器件越多越难布局;
功率要“够用且可控”:手表通常不需要很大功率,但需要稳定、持续、效率高的输出,尤其要避免功率乱飘导致的发热和断充;
安全要求更敏感:手表离皮肤更近,用户对温度、金属异物、异常电压电流的容忍度更低。
所以,手表无线充电方案真正的门槛是:在小尺寸、低功耗的前提下,把协议兼容、功率管理、安全保护做成“默认正确”。
IP6822的设计逻辑,基本就是围绕这条主线展开的。

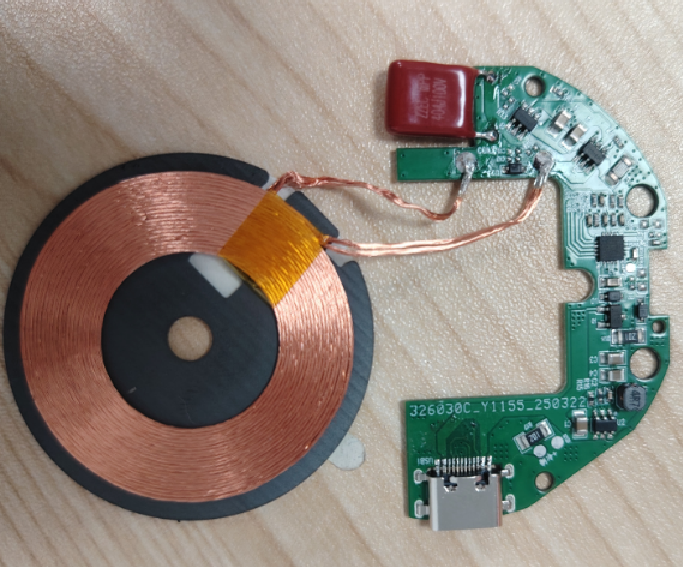

IP6822是一款无线充电发射控制SOC芯片,面向智能手机、智能手表、无线耳机等移动设备的无线充电场景。它的关键词是:高度集成。
它把无线充电发射端里一些关键模块集成在芯片内,包括:
H桥驱动模块
ASK通讯解调模块
适配器快充Sink协议等关键技术模块
以及电压电流检测等能力
同时,方案上还会外加全桥功率MOS,以构成更完整的发射端功率路径。
对智能手表这种“空间寸土寸金”的产品来说,高集成意味着两件直接的好处:
1)外围电路更简化:器件数量少,设计复杂度和调试成本往往更低。
2)系统更紧凑:更容易把充电底座做薄、做小,甚至为外观和结构让出更多余量。
当你想把一只手表充电座做得像“配件”而不是“设备”,集成度就是决定体验的第一步。
IP6822支持 5W至15W 的充电功率范围。对手表来说,很多人会疑惑:手表需要到15W吗?
关键不在“用不用满”,而在于:
同一发射端可以覆盖更多设备:手表、TWS耳机、甚至手机;
功率有冗余,控制才从容:当系统具备更宽的输出档位,就能更平滑地做功率匹配与调整,减少“顶着上限跑”的发热风险;
产品线更容易复用:同一套底座/同一块板,更容易扩展到多品类。
参考材料中提到,IP6822能够满足不同设备的充电需求,并强调“无论是智能手机、智能手表还是无线耳机,都能在短时间内提供充足电量”。这背后对应的,正是宽功率范围与协议识别的组合能力。
并且在描述里给出了一个直观例子:以支持15W无线快充的智能手机为例,30分钟可充入约40% - 50%电量。对于手表场景,这个信息更多体现的是发射端的能力上限与效率空间——当方案本身有余力,做小功率设备的“稳定输出”往往更轻松。
手表无线充电的体验问题,经常出现在“电源端不稳定或不匹配”的情况下:换个充电头、换个线、甚至同一个头在不同环境下都可能表现不同。
IP6822具备输入电源动态功率管理(DPM)功能,能够根据:
充电器的供电能力
充电设备的充电需求
实时调整输出功率,保证充电过程稳定高效,同时降低功耗。
对于手表这种小电池设备,DPM的价值很现实:
它不是让你“更快”,而是让你“更少出意外”。稳定,才是可穿戴充电体验的底线。

无线充电最怕什么?不是速度慢,而是“挑设备”。
IP6822强调自己严格遵循WPC Qi标准,并支持 BPP、PPDE、EPP 等协议族;同时在另一份材料里也强调“完全兼容WPC Qi标准,支持BPP、EPP”,并提到内置 PD3.0、QC 等快充协议(作为适配器快充协议能力的一部分)。
这意味着什么?
对用户来说:不同品牌、不同型号设备的兼容性更有保障;
对厂商来说:更容易做“一充多用”的底座设计,减少SKU碎片化;
对方案来说:协议自适应带来更少的人工选择与更少的异常工况。
材料中还用了一个很直观的说法:通过协议自适应技术,自动识别并匹配不同品牌和型号设备,实现“一板多用”。这也是很多充电底座想要的终局体验——用户不需要懂协议,放上去就对。
手表充电的安全性,最敏感的三个点通常是:电气异常、温度、异物。
IP6822在材料中给出的安全能力比较完整:
输入过压、欠压、过流保护等多种电气保护
集成NTC温度检测:监测充电过程温度变化,温度过高自动停止充电
空载和带载异物检测(FOD):及时发现并处理异物,防止充电异常或损坏
另一份材料还进一步补充了温控策略的表达:
温度到达安全阈值(示例给出如45℃)会降功率,升至(示例给出如60℃)停止充电,温度降低后自动恢复。并给出电气保护的数值范围示例:输入过压最高20V、欠压最低4V、过流最大3A。
对智能手表来说,这类能力带来的“体验价值”往往比参数更重要:
异物检测能减少“桌面上有金属小物件导致异常”的风险;
NTC温控能避免“充着充着烫手”;
电气保护能在适配器、线材、供电波动等情况下,把损害挡在系统之外。
无线充电的信任感,很多时候就是靠这些“用户看不见但能感受到”的保护堆出来的:你不需要担心,它自己会处理。
材料中提到IP6822的功耗表现:
工作待机功耗仅 10mA
睡眠模式功耗小于 50μA
并且采用 QFN16封装,尺寸小巧(如3mm×3mm),便于集成到空间紧凑的产品中。
这两点对手表充电底座意味着什么?
待机不“偷电”:很多用户习惯充电座长期插着电,低功耗会让底座更像一个“安静的配件”,而不是隐形耗电源;
更适合小型化结构:QFN16与3mm×3mm这种尺寸信息,直接对应手表/耳机仓这一类小空间产品的现实限制。
当底座要做得更薄、更小、更适配桌面与随身携带,封装和功耗从来都不是“锦上添花”,而是能不能落地的前提条件。
虽然我们今天的主角是“手表充电优化”,但IP6822的应用场景在材料里写得很明确:
智能手机
智能手表
无线耳机(TWS)
多设备充电底座
这意味着,如果你在做一条可穿戴产品线,或打算把“手表充电座”升级为“桌面多设备充电板”,IP6822这种覆盖范围更广的发射控制SOC,会更有利于产品矩阵复用——同一套方案能力,能服务不同品类,只需要在结构、线圈布局、功率策略上做差异化。
而对终端用户来说,多设备底座的价值其实很朴素:减少线材、减少适配器、减少桌面混乱。只要兼容性与安全性立得住,“一块板解决日常补能”就是最直观的幸福感。
把手表无线充电做得好,最难的并不是“把电送过去”,而是把一堆现实约束同时满足:小空间、低功耗、强兼容、可控功率、足够安全。
IP6822的路径很明确:以高度集成打底,以5W-15W宽功率和DPM保证稳定,以Qi协议族兼容提升通用性,再用NTC温控与异物检测、电气保护把风险前置拦截,最后用QFN16小封装与低功耗把它落在手表这种紧凑产品上。
如果你也在意手表充电“放上去就稳、充得快但不烫、换设备也不挑”的体验,不妨聊聊你最在意的点:你更担心断充、发热,还是兼容性?我可以基于这些方向,把“手表无线充电怎么选方案、怎么做体验优化”拆得更细。
