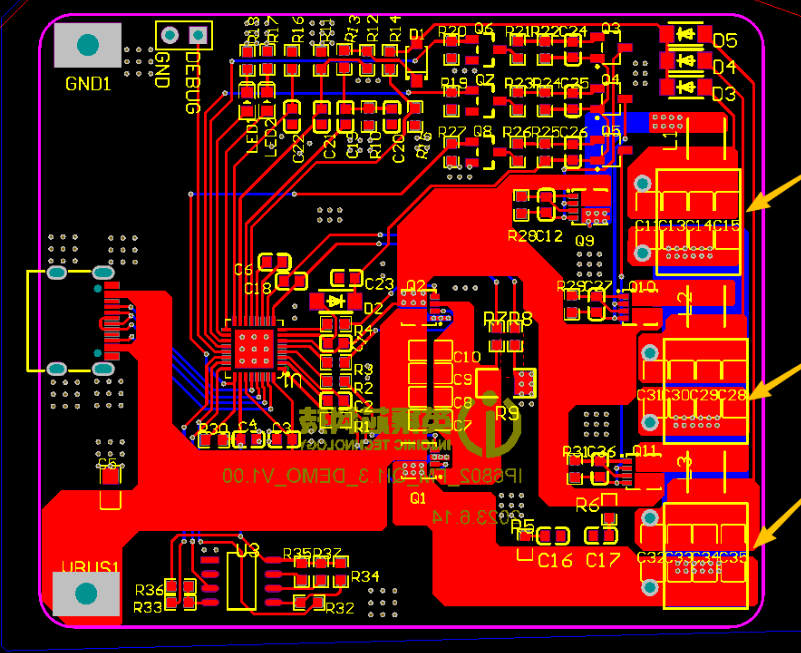

无线充电器设计原理图

无线充电技术的快速发展，不仅改变了我们的充电方式，更在不断推动着科技的边界。在众多创新中，多线圈矩阵布局技术以其独特的优势，成为无线充电器设计中的重要突破。本文将深入探讨多线圈矩阵布局的技术优势，并解析其实现方案。

无线充电的未来：多线圈矩阵布局

多线圈矩阵布局，顾名思义，是在无线充电器中采用多个线圈并联的方式，形成一个矩阵布局。这种设计不仅提高了充电效率，还极大地扩展了充电区域，使得用户在使用过程中更加便捷。那么，多线圈矩阵布局究竟有哪些技术优势呢？

技术优势

1. 扩大有效充电面积：传统的无线充电器通常只有一个或少数几个线圈，充电时需要将设备精确对准线圈位置。而多线圈矩阵布局通过多个线圈的并联，可以将有效充电面积扩大数倍。例如，小米多线圈无线快充板就采用了19个线圈，使得充电区域大大扩展，用户无需精确对准即可实现充电[1]。

2. 提高充电效率：多线圈矩阵布局通过智能切换电路，可以动态选择最佳传输路径，从而提高充电效率。根据WPC（无线充电联盟）的测试数据，采用多线圈矩阵布局的无线充电器，系统效率可以达到85%以上[2]。

3. 增强兼容性：多线圈矩阵布局不仅可以为手机充电，还可以兼容多种支持无线充电的设备，如蓝牙耳机、电动牙刷等。这种设计使得无线充电器的适用范围更广，用户可以更加方便地为各种设备充电。

实现方案

多线圈矩阵布局的实现方案主要涉及以下几个关键步骤：

1. 线圈布局设计：在设计多线圈矩阵布局时，需要考虑线圈的排列方式和间距。通常，线圈之间会保持一定的间距，以确保磁场的均匀分布。同时，线圈的排列方式也需要优化，以达到最佳的充电效果。

2. 智能切换电路：多线圈矩阵布局的核心在于智能切换电路。通过智能切换电路，系统可以实时检测设备的位置，并选择最佳的线圈组合进行充电。这种智能切换电路不仅提高了充电效率，还降低了能耗。

3. 热管理设计：多线圈矩阵布局在提高充电效率的同时，也会产生更多的热量。因此，热管理设计是实现方案中的重要环节。通过在PCB布局阶段预留足够的散热铜箔区域，以及采用GaN FET等高效器件，可以有效降低系统的热损耗[2]。

案例分析

小米多线圈无线快充板就是一个典型的多线圈矩阵布局案例。该产品内置19个充电线圈，可以同时为三款设备充电，总充电功率为60W。每个充电中的设备最高可获得20W的无线充电功率。此外，该产品还具备过流保护、过压保护、过温保护、欠压保护、静电防护、异物检测等6大智能防护功能，确保了充电过程的安全性[1]。

结语

多线圈矩阵布局技术在无线充电器设计中的应用，不仅提高了充电效率和兼容性，还极大地提升了用户体验。随着技术的不断进步，未来无线充电器将更加智能、高效，为我们的生活带来更多便利。无论是科技爱好者还是普通用户，都可以期待这一技术带来的变革。
