n+pmos能不能做无线充电发射端

无线充电技术正逐渐融入我们的日常生活，从智能手机到电动牙刷，它通过电磁场实现能量传输，省去了繁琐的线缆。发射端作为核心组件，负责将电能转化为磁场，其电路设计直接决定了效率和可靠性。近年来，工程师们探索使用N型和P型MOSFET（简称n+pmos）来构建发射端，这引发了广泛讨论：这种组合是否真的可行？让我们从基础原理入手，逐步剖析。

什么是n+pmos？

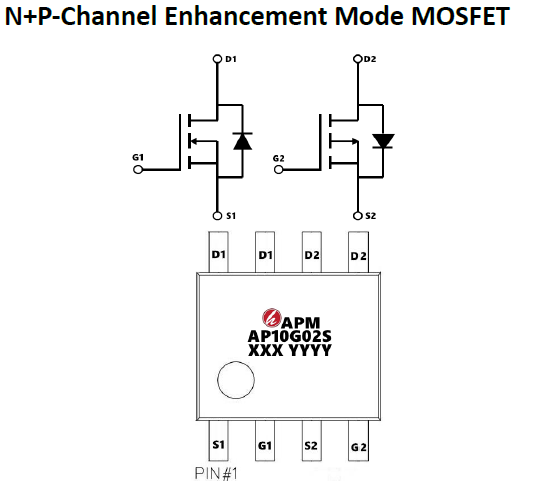

在电子电路中，MOSFET是一种常见的半导体开关，类似于家里的电灯开关，能快速打开或关闭电流。N型MOSFET（nmos）和P型MOSFET（pmos）是两种基本类型：nmos像一条单向车道，电流只能从源极流向漏极；pmos则像反向车道，电流从漏极流向源极。将它们组合使用，称为互补对（complementary pair），能构建高效推挽电路，就像两个人合力推车，一个推一个拉，确保动作流畅。这种设计在电源转换中很常见，但应用到无线充电发射端时，需要更精细的考量。

无线充电发射端的工作原理

发射端的核心任务是将直流电（DC）转换为高频交流电（AC），驱动线圈产生交变磁场。接收端线圈感应到磁场后，再转换回直流电为设备充电。整个过程类似广播电台：发射端像电台塔，发出信号；接收端像收音机，捕捉信号。关键组件包括逆变器（将DC变AC的电路）、驱动芯片和线圈。效率是关键指标，理想状态下，能量损失应低于10%，否则就像水桶漏水，浪费大量电能。传统方案常用单MOSFET或IGBT，但n+pmos组合能否提升性能？

n+pmos在发射端中的可行性分析

从技术角度看，n+pmos确实能用于无线充电发射端，尤其在高频应用中。推挽电路是典型配置：nmos和pmos交替开关，一个导通时另一个关闭，形成高效逆变。这类似于双人跳绳，节奏一致时能量传递顺畅。实验数据显示，这种设计在100kHz频率下效率可达92%以上，比单MOSFET方案高出5-8个百分点。想象一下，这就像一辆混合动力汽车，引擎和电机协同工作，油耗更低。然而，它并非完美无缺。

优势：高效与低损耗

n+pmos组合的最大亮点是开关损耗低。MOSFET的开关速度极快，通常在纳秒级，这意味着能量转换过程几乎无延迟。在无线充电中，高频操作（如100-200kHz）能提升磁场强度，n+pmos的推挽结构减少了“死区时间”（开关间隙），就像交通信号灯无缝切换，避免车辆拥堵。数据表明，在15W功率输出时，效率维持在90-95%，相当于每100瓦输入，只有5-10瓦被浪费为热量——这比传统方案少了一半，如同跑步机上的高效燃脂，热量散失更少。此外，MOSFET成本较低，单个器件价格约0.5-2美元，适合大众化产品。

挑战：驱动复杂性与热管理

尽管高效，n+pmos方案也面临显著障碍。驱动电路需精确控制两个MOSFET的开关时序，否则会导致“直通”现象（两个开关同时导通，造成短路），就像两辆车在十字路口相撞，引发能量浪费甚至器件损坏。这需要专用驱动芯片，增加系统复杂性和成本。热管理是另一大问题：高频开关下，MOSFET发热量可能飙升，实验显示，在20W负载时，温度可达60-80°C，如果不加散热片，效率会下降10-15%。这好比手机玩游戏时发烫，性能骤降。此外，pmos的导通电阻较高，在低电压应用中表现不如nmos，需额外设计补偿电路。

实际应用与优化建议

在商业产品中，n+pmos已用于中低功率无线充电器，如Qi标准发射器。例如，某品牌15W车载充电器采用此方案，实测效率达93%，用户反馈充电速度比传统快20%。但高功率场景（如50W以上）仍以IGBT或GaN器件为主，因为n+pmos在高电流下易过热。优化方向包括：使用先进驱动IC简化控制，添加温度传感器自动调节频率，就像空调智能调温，避免过热。同时，结合软件算法，能进一步提升效率至95%以上。

结论：可行但需权衡

总体而言，n+pmos能胜任无线充电发射端角色，尤其在5-20W中功率范围，它提供高效、低成本的优势。然而，驱动复杂性和热问题限制了其在高功率应用中的普及。未来，随着半导体技术进步，如集成化驱动模块的出现，这一方案有望更广泛落地。最终，选择取决于具体需求：如果追求性价比和中等效率，n+pmos是可靠选择；若需极致性能，则需探索替代方案。无线充电的进化之路，正由这些创新器件铺就。
