无线充电pcb板DIY

发布时间:2025-06-27编辑:无线充模块

无线充电技术正逐渐成为现代电子设备的标配,从手机到平板,摆脱线缆束缚的便利性让用户趋之若鹜。而作为无线充电的核心组件,PCB(印刷电路板)的设计与制作,成为许多DIY爱好者探索的领域。本文将深入解析无线充电PCB板的DIY过程,从材料选择到电路设计,再到实际组装,为技术爱好者提供一份详实的指南。

无线充电PCB板的基础原理

无线充电的核心是通过电磁感应实现能量传输。发射端(充电板)的PCB线圈通入交流电后产生交变磁场,接收端(设备内置线圈)通过磁场感应生成电流,从而完成充电。这一过程中,PCB板不仅是线圈的载体,还需集成控制电路、电源管理模块等,其设计精度直接影响充电效率与稳定性。例如,线圈的匝数、线宽和间距需精确计算,以避免能量损耗或发热问题。

材料选择:性能与成本的平衡

DIY无线充电PCB板时,基材的选择至关重要。目前主流采用聚酰亚胺(PI)材料,这种材料耐高温、耐腐蚀,且具备优异的绝缘性,能够适应无线充电过程中产生的热量。对于预算有限的爱好者,也可选择FR4环氧树脂基板,虽然耐温性稍逊,但成本更低,适合低频低功率场景。

线圈部分通常使用铜箔蚀刻成型,铜的导电性极佳,但需注意线宽与厚度设计。例如,线宽过窄会导致电阻增大,发热加剧;而过厚则可能增加成本。开源社区中常见的方案是采用0.5-1mm线宽,兼顾效率与性价比。

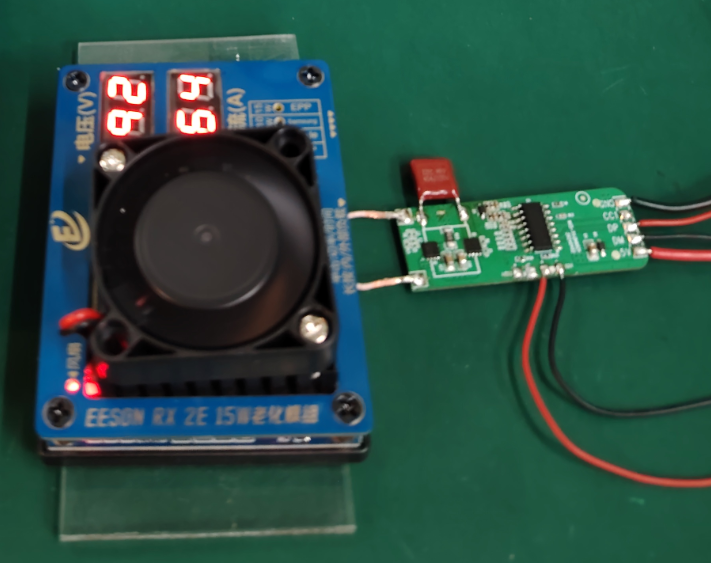

无线充电pcb板DIY

电路设计:从开源方案到个性化调整

对于初学者,直接使用成熟的开源设计是快速入门的捷径。例如,某DIY项目采用XKT510发射芯片和T3168接收模块,板载锂电池充电与升压电路,输出电压可通过跳帽切换,灵活适配不同设备需求。这类方案通常提供完整的PCB布局文件(如Gerber格式),可直接用于打板生产。

若想进一步优化,可调整线圈形状或电路参数。例如,将圆形线圈改为方形可能提升特定设备的对齐容错率;而调整谐振电容值则能优化传输频率,减少能量损耗。需要注意的是,高频电路对布局敏感,需避免信号干扰,如将控制芯片远离线圈区域。

制作流程:从设计到组装的实战要点

  1. PCB设计软件选择:推荐使用KiCad或Altium Designer等工具,它们支持多层板设计和电磁仿真,可预先评估线圈性能。开源社区中也有现成的线圈生成脚本,能自动计算匝数与间距。

  2. 打板与焊接:将设计文件提交给PCB厂商(如嘉立创),通常5-10天可收到成品。对于多模块设计,可拼板以降低成本。焊接时需注意温度控制,避免高温损坏PI基材。

  3. 测试与调试:使用示波器检测谐振频率是否匹配,若效率低下,可微调电容或线圈间距。淘宝购买的成品模块(如12V输入、20W输出型号)也可作为参考基准。

常见问题与进阶优化

DIY过程中,发热与效率低下是最常见的挑战。若发射端过热,可能是线圈阻抗不匹配或驱动电路功率不足;接收端效率低则需检查整流电路设计。进阶玩家可尝试多线圈阵列或动态调谐技术,通过单片机实时调整参数,提升对不同设备的兼容性。

无线充电PCB板的DIY既是技术实践,也是创造力的体现。从材料选型到电路优化,每一步都需权衡理论与实际需求。无论是复刻开源项目还是自主创新,掌握核心原理与细节技巧,方能打造出高效可靠的无线充电系统。
