无线充电发射端原理图

发布时间:2025-01-28编辑:无线充模块

无线充电技术,作为近年来电子领域内的一项重要创新,正逐渐从概念走向广泛应用。其核心原理基于电磁波感应或相关交流感应技术,通过发送端和接收端的相应设备实现能量的无线传递。本文将对无线充电发射端的原理图进行详细解析,旨在为读者提供一个清晰、深入的理解。

一、无线充电发射端基本原理

无线充电发射端的核心在于利用电磁感应原理,将电能通过非物理连接的方式传输给接收端。这一过程主要依赖于两个关键组件:发射端线圈(TX)和接收端线圈(RX)。当交流电流通过发射端线圈时,会在周围空间产生变化的磁场;而接收端线圈处于这个磁场中时,由于电磁感应的作用,会在其内部产生感应电流,进而为连接在其上的电子设备供电。

具体来说,发射端通常包含以下几个部分:

  1. 电源管理模块:负责将输入的交流电转换为适合无线充电系统的直流电,并进行必要的电压调节。

  2. 振荡电路:产生特定频率的交流信号,驱动发射端线圈工作。这个频率通常选择在几百千赫兹到几兆赫兹之间,以确保高效的能量传输。

  3. 发射端线圈:由导电材料(如铜线)绕制而成,用于产生并传输变化的磁场。

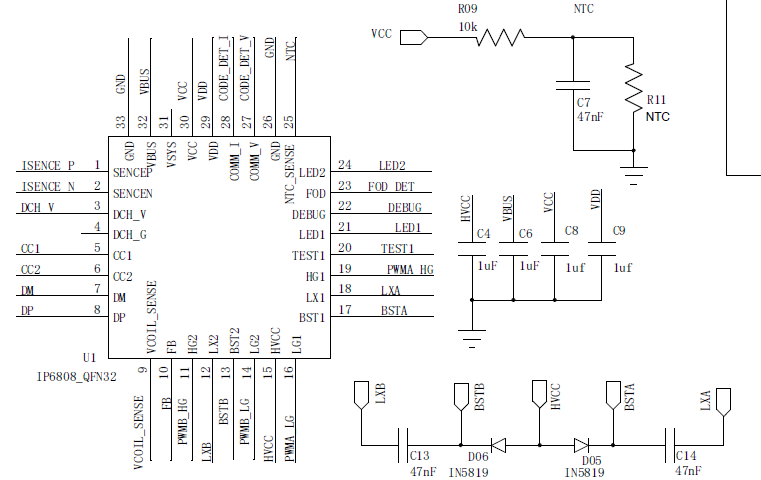

  4. IP6808无线充电发射端原理图

二、IP6808无线充电发射端控制芯片及其应用

以IP6808这款无线充电发射端控制芯片为例,它兼容WPC Qi v1.2标准,广泛应用于各种无线充电方案中。IP6808芯片内部集成了电源管理单元、振荡电路以及控制逻辑等关键功能模块,使得无线充电发射端的设计变得更加简洁高效。

使用IP6808设计的无线充电发射端原理图大致如下:

  1. 电源接入与滤波:外部电源(如24V直流电源)通过滤波电容接入IP6808芯片的VCC引脚,确保电源稳定。

  2. 控制信号与配置:通过EN使能引脚控制芯片的工作状态,同时可以通过外部电阻或微控制器对芯片进行配置,如设置充电功率等级。

  3. 振荡电路与线圈驱动:IP6808芯片内置振荡电路产生特定频率的交流信号,驱动外接的发射端线圈产生变化的磁场。

  4. 状态指示与保护:芯片还提供了一系列状态指示引脚(如Coil_PD、FOD等),用于监测线圈的状态以及是否检测到接收端设备。此外,还内置有过压、过流等保护机制,确保系统安全稳定运行。

三、无线充电技术的应用场景与前景

随着科技的进步和消费者需求的多样化,无线充电技术已经从最初的消费电子产品领域扩展到了智能家居、医疗设备、电动汽车等多个领域。例如,在智能手机、平板电脑等便携式设备上的应用已经相当成熟;而在电动汽车领域,无线充电技术也被视为未来发展趋势之一,能够极大地提高充电的便捷性和安全性。

展望未来,随着技术的不断进步和成本的降低,无线充电技术有望得到更广泛的应用和普及。一方面,更高的充电效率和更远的充电距离将是未来研究的重点方向;另一方面,如何进一步降低成本、提高兼容性也是推动无线充电技术走向市场的关键因素。

无线充电技术作为一种新兴的电能传输方式,正以其独特的优势改变着我们的生活方式。通过对其发射端原理图的深入剖析和技术特点的了解,我们可以更好地把握这一技术的未来发展方向和应用前景。
