苹果无线充磁吸装配图

发布时间:2024-12-12编辑:无线充模块

随着科技的不断进步,苹果公司在无线充电技术方面取得了显著的突破。自从推出MagSafe磁吸无线充电器以来,这一技术迅速成为市场热点,并引领了一股新的充电方式潮流。本文将详细解析苹果MagSafe磁吸无线充的装配图,揭秘其内部构造和工作原理。

#### MagSafe磁吸无线充电器简介

苹果的MagSafe磁吸无线充电器是专为iPhone 12及后续系列设计的无线充电配件。其最大亮点在于内置的磁铁阵列,能够精准地与iPhone背部的内置磁环对齐吸附,从而实现高效的无线充电体验。这款充电器不仅方便实用,而且在设计上也体现了苹果一贯的简约风格和对细节的关注。

#### 一、外部设计与组件概述

- **USB-C接口**:MagSafe配备了一个USB-C接口,用于连接电源适配器进行供电。这种设计可以提供高达15W的充电功率,大大提升了充电效率。
- **LED指示灯**:为了便于用户了解充电状态,MagSafe顶部内置了一个LED指示灯。当充电器接通电源时,LED灯会亮起绿色表示待机状态;当iPhone吸附上去开始充电时,则会变成橙色。
- **铝合金外壳**:整个充电器采用铝合金材质制造而成,不仅坚固耐用还具有良好的散热性能。同时,铝制外壳也有助于提升产品的美观度和手感。
- **屏蔽铜箔**:为了防止电磁干扰并确保信号传输稳定,MagSafe内部还特别添加了一层屏蔽铜箔层。
- **无线充电线圈**:这是MagSafe的核心部件之一,位于充电板中心位置。通过它可以实现电能与磁场之间的转换,进而为手机提供能量。

- **磁铁阵列**:由多颗钕铁硼永磁体组成的磁铁圈被安置于无线充电线圈周围,用以增强吸附力并保证对准精度。

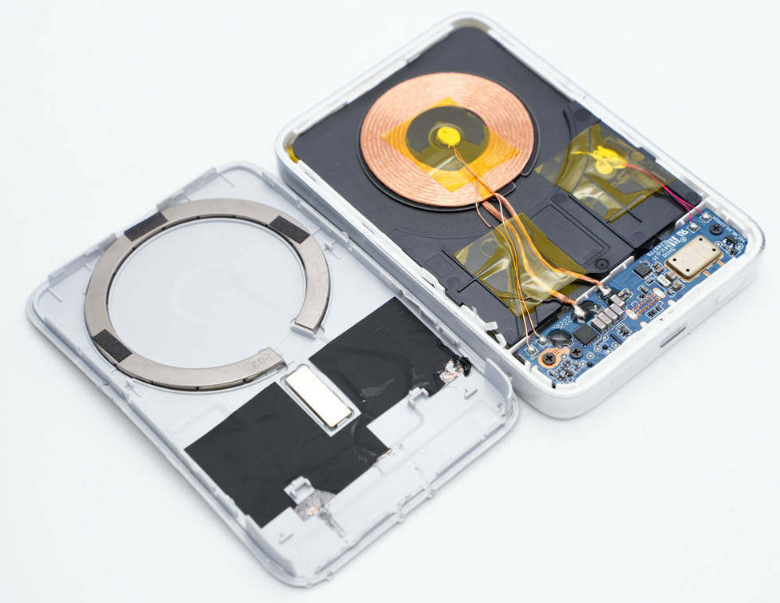

苹果无线充磁吸装配图MagSafe


#### 二、内部结构分析

从拆解图中可以看到,MagSafe内部构造相当精密且复杂。以下是主要零部件及其功能介绍:

- **PCBA模块**:主控芯片所在的位置,负责控制整个充电过程,包括电流电压调节等功能。
- **合金电感与滤波电容**:它们共同作用于电源管理,帮助减少纹波噪声并提高转换效率。
- **无线充电线圈**:如上所述,它是实现无线充电的关键元件之一。
- **屏蔽罩下的通信线圈**:除了用于普通无线充电外,还可以支持NFC等近场通信协议。
- **温度传感器**:监测设备温度变化以防止过热现象发生。
- **特制固定架**:将所有电子元件固定在一个稳定的框架内,以保持整体结构完整性和可靠性。

#### 三、安装步骤详解

虽然对于普通用户来说,并不需要亲自动手组装这样一款高科技产品,但了解其大致安装流程仍然有助于加深我们对这项技术的理解。下面是根据官方资料整理出来的简化版装配指南:

1. **准备工具材料**:首先准备好所需的所有螺丝刀、镊子等辅助工具以及各种规格的紧固件。
2. **定位主板**:将PCBA模块放置到预定位置,并用适量导热胶固定好。
3. **安装无线充电线圈**:接着小心地将无线充电线圈安装在主板上方,注意不要让任何杂物进入其间缝隙中影响接触效果。
4. **连接外围电路**:按照电路图指示逐一连接好各条线路,特别是那些涉及到数据传输或高频信号传输的部分要格外小心处理。
5. **固定外壳**:最后装上铝合金外壳并用螺丝紧固即可完成整体组装工作。

通过以上步骤可以看出,尽管看似简单但实际上每一步都需要极其细致耐心的态度才能顺利完成任务。

#### 四、总结
通过对苹果MagSafe磁吸无线充内部结构的深入剖析可以看出,这款产品无论是从外观设计还是内部布局来看都非常出色。它巧妙地结合了现代科技与传统工艺的优点,既满足了人们对美的追求又提供了出色的用户体验。相信在未来很长一段时间内,这种基于磁铁吸附原理的无线充电方式都将成为行业发展的一个重要趋势。希望这篇文能帮助大家更好地理解苹果无线充磁吸装配图的相关知识!
