用pcb板做线圈做无线充电

发布时间:2024-12-04编辑:无线充模块

## 一、无线充电技术概述

### 1.1 什么是无线充电

无线充电(Wireless Charging)是一种通过电磁场或电磁波进行能量传输,从而实现对电子设备充电的技术。这种技术消除了传统有线连接的需求,提高了充电的便捷性和灵活性。

### 1.2 无线充电技术的发展历史

无线充电技术可以追溯到19世纪末的法拉第电磁感应定律。然而,直到1978年,才有人提出将该技术用于充电过程。2009年,无线充电联盟(WPC)成立,制定了Qi无线充电标准,推动了无线充电技术的标准化和普及化。

### 1.3 无线充电的基本原理

无线充电主要通过四种方式实现:电磁感应式、磁共振式、无线电波式和电场耦合式。其中,电磁感应式是当前最主流的应用方式,其原理基于法拉第电磁感应定律,通过初级线圈和次级线圈的磁场耦合来实现电能传输。

## 二、无线充电系统组成与设备

### 2.1 系统基本构成

无线充电系统通常由两部分组成:发射端和接收端。发射端负责将交流电转换为适合无线传输的形式,而接收端则将接收到的能量转换为直流电,为设备供电或充电。典型的发射端包括电源管理电路和发射线圈,接收端包含接收线圈、整流电路和电池管理模块。

### 2.2 主要设备介绍

- **发射端(充电底座/充电垫)**:发射端通常是一个充电底座或充电垫,内部有电源管理电路和发射线圈。其作用是将接入的交流电转换成适合无线传输的形式。

- **接收端(被充电设备)**:接收端可以是任何需要充电的电子设备,如手机、耳机、智能手表等。这些设备内置接收线圈、整流电路和电池管理模块。

### 2.3 能量传输方式

无线充电的能量传输方式主要有以下几种:
- **电磁感应式**:利用电磁感应原理,通过初级线圈和次级线圈之间的磁场耦合来实现能量传递。这种方式效率高,但传输距离短,通常需要设备紧密贴合。
- **磁共振式**:利用磁共振原理,在更长的距离范围内实现能量传输。适用于需要一定空间自由度的设备,比如电动汽车的无线充电。
- **无线电波式**:通过Wi-Fi、RFID等无线电波技术实现远程充电,目前尚在研发阶段。

- **电场耦合式**:利用电容耦合技术,通过电场来传输能量,具有较高的效率和安全性,但传输距离较短。

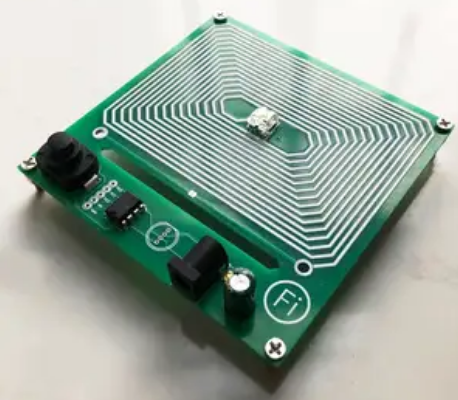

用pcb板做线圈做无线充电


## 三、PCB板制作线圈的优势与设计要点

### 3.1 PCB线圈的优势

PCB(印刷电路板)在无线充电线圈设计中具有一系列显著优势。具体表现为:

- **耐压性能好**:PCB板材料具有良好的耐压特性,能够在高电压环境下保持稳定性能。
- **一致性好**:由于PCB板生产过程中采用标准化工艺,生产的线圈一致性较高,有助于提高产品品质。
- **布线灵活**:PCB板上的布线可以非常精确和灵活,能够根据需求调整线圈的形状和匝数,以优化电感和耦合效果。
- **载流能力强**:PCB板的铜线具有良好的导电性,能够传输大电流,适用于高功率设备。
- **体积小**:PCB线圈可以实现高度集成,减小整体体积,适应现代电子设备向小型化发展的趋势。

### 3.2 设计考虑因素

在设计PCB线圈时,需要考虑多个因素以确保线圈的性能和可靠性:

- **自感和互感**:自感和互感是影响线圈性能的关键参数,设计时需综合考虑线圈圈数、线宽等因素,以增大自感和互感,从而提升能量传输效率。
- **内阻控制**:内阻会导致能量损耗,设计时需尽可能降低线圈的内阻,以提高充电效率。
- **工作频率**:不同设备的充电频率要求不同,设计时需根据目标设备的工作频率选择相应的线圈参数。
- **多层线圈设计**:对于高频设备,多层线圈设计可以有效提高电感值和传输效率,减少能量损耗。
- **散热问题**:高功率无线充电设备会产生大量热量,PCB板设计时需考虑散热问题,确保线圈和电路板不过热。
- **材料选择**:选择合适的PCB板材和铜线材质,确保线圈的机械强度和电气性能。

## 四、PCB线圈设计与制作流程

### 4.1 设计软件与工具

PCB线圈设计通常使用专业的EDA(电子设计自动化)软件,如Altium Designer、Cadence Allegro等。这些软件提供了丰富的设计功能和仿真工具,帮助设计师精确绘制和调整线圈的参数。此外,还有一些专门的线圈设计工具,如TI公司的WEBENCHLDESIGNER,可以帮助设计师快速生成和优化PCB线圈设计。

### 4.2 关键设计步骤

以下是PCB线圈设计的主要步骤:

#### 4.2.1 确定线圈形状与尺寸
首先,根据设备的形态和空间要求选择合适的线圈形状和尺寸。常见的形状包括圆形、方形和六边形等。

#### 4.2.2 计算电感和匝数
根据所需的电感值和工作频率,计算线圈的匝数和线宽。可以使用在线计算器或设计软件自带的计算工具来辅助设计。

#### 4.2.3 选择适当的线宽和间距
为了减小内阻和相邻导线间的干扰,需要选择合适的线宽和间距。一般建议使用较粗的铜线和较大的间距。

#### 4.2.4 考虑屏蔽与隔离
为了避免电磁干扰(EMI),可以在线圈周围增加屏蔽层或隔离层。此外,对于多层PCB,可以通过中间平面层来实现隔离效果。

#### 4.2.5 添加焊盘和过孔
在线圈设计中,需要为焊接点和过孔预留位置,确保线圈能够牢固地固定在PCB板上,并且便于与其他电路连接。

### 4.3 制作流程

#### 4.3.1 制备原材料
选择合适的PCB板材和铜线材质,确保材料的质量和电气性能符合要求。

#### 4.3.2 绘制线圈图案
使用EDA软件绘制线圈的图案,并根据设计规则检查(DRC)和布局规则检查(LVS)来验证设计的正确性。

#### 4.3.3 制作PCB板
将设计文件发送给PCB制造商,进行PCB板的生产和加工。常见的加工工序包括开料、钻孔、电镀、丝印和蚀刻等。

#### 4.3.4 安装线圈与元件
将制作好的线圈安装到PCB板上,并焊接相关的电子元件,如电容、电阻和电源管理模块等。

#### 4.3.5 测试与调试

完成安装后,对线圈进行测试和调试,确保其电感值和工作频率符合设计要求。如有需要,可进行调整和优化。


用PCB板做线圈实现无线充电


## 五、无线充电应用与案例分析

### 5.1 常见应用领域

无线充电技术广泛应用于多种领域,包括但不限于:
- **消费电子产品**:如智能手机、智能手表、蓝牙耳机等,这些设备应用Qi标准,实现了便捷的无线充电。
- **医疗植入物**:如心脏起搏器、可吞服电子药丸等,通过无线充电避免了反复手术更换电池的风险。
- **电动汽车**:特斯拉和其他汽车制造商在电动汽车中引入了无线充电技术,提供了更便捷的充电方式。
- **工业设备**:在工厂自动化设备中,无线充电可用于无人搬运车(AGV)、机器人等设备的不间断供电。
- **公共设施**:如机场、咖啡馆、酒店等场所的无线充电服务,提升了用户的便利性和满意度。

### 5.2 成功案例分享

#### 5.2.1 某知名品牌智能手机的无线充电技术
某国际知名智能手机品牌在其旗舰机型中引入了先进的无线充电技术。通过使用PCB线圈和高效的电源管理系统,该手机实现了快速、安全的无线充电。用户只需将手机放在充电垫上即可开始充电,无需连接任何物理线缆。该品牌还推出了配套的无线充电器,集成了多设备充电功能,可以同时为手机、手表和耳机进行充电。该技术得到了市场的广泛认可和用户的高度评价。

#### 5.2.2 智能家居中的无线充电应用
在智能家居领域,另一家公司推出了支持无线充电的智能家居控制系统。该系统包括一个无线充电面板和一个多功能控制器。用户只需将控制器放置在充电面板上即可自动充电,同时控制器还可以控制家居中的灯光、温度和安防设备。通过这种方式,用户不仅可以享受便捷的充电体验,还能实现对家居环境的全面掌控。该系统在CES展会上获得了创新奖,成为智能家居领域的新标杆。

## 六、挑战与发展未来展望

### 6.1 当前面临的挑战

- **能效问题**:虽然无线充电技术已经取得显著进步,但其能效仍需进一步提高。当前的无线充电过程中存在能量损耗,导致发热和效率低下的问题。如何优化电路设计和传输方式,提高能效是一个重要的研究方向。

- **成本问题**:无线充电设备的价格相对较高,特别是涉及复杂电路和精密器件的设计和生产。这限制了其在大众市场中的普及程度。
