无线充电模组原理图解析

发布时间:2024-11-28编辑:无线充模块

在现代电子设备中,无线充电技术已经成为一种流行的趋势。它不仅提供了更便捷的充电方式,还减少了电线和接口的磨损。本文将以总分总的结构方式,详细解析无线充电模组的原理图,帮助读者更好地理解这一技术的工作原理。

#### 一、基本原理概述

无线充电模组的核心是电磁感应原理。这一过程涉及两个主要部分:能量发射端和能量接收端。能量发射端通常是一个充电底座,它通过内置的线圈产生磁场;而能量接收端则是设备的内置接收器,它通过另一个线圈感应磁场并将其转化为电能。

#### 二、具体组成详解

1. **能量发射端**
- **控制芯片(如IP6808)**:这是无线充电模组的“大脑”,负责控制电流和电压的输出。例如,英集芯的IP6808芯片就是一款常用的控制芯片,它兼容WPC Qi v1.2标准,并支持5W、苹果7.5W和三星10W等多种功率输出。
- **全桥驱动电路**:将直流电转换为高频交流电,以供发射端线圈使用。

- **发射端线圈**:由电感和电容组成的LC谐振电路,用于产生交变磁场。

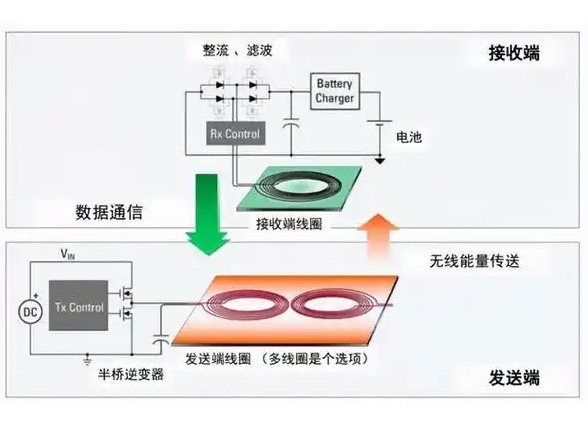

无线充电模组原理图示例


2. **能量接收端**
- **整流桥**:将接收到的交流电转换为直流电。
- **LDO稳压器**:确保输出电压稳定,避免对设备电池造成损害。
- **Charger充电芯片**:负责管理电池的充电过程,防止过充和过热。
- **接收端线圈**:同样是一个LC谐振电路,用于捕捉发射端产生的磁场并转换为交流电。

3. **通信机制**
- 无线充电模组中的MCU(微控制单元)通过监测LC Tank两侧的等效阻抗变化来判断接收端的状态。这种通信机制确保了发射端能够根据接收端的需求调整能量传输。

#### 三、工作流程总结

当无线充电器接入电源后,控制芯片会启动全桥驱动电路,将直流电转换为高频交流电。这个交流电通过发射端线圈产生一个变化的磁场。接收端线圈感应到这个磁场后,将其转换为交流电,再经过整流桥和LDO稳压器,最终以适合电池充电的形式输出直流电。整个过程中,控制芯片不断监测和调整电流和电压,以确保充电过程的安全性和效率。

总的来说,无线充电模组利用电磁感应原理,通过发射端和接收端的协同工作,实现了无接触式的电能传输。这一技术不仅简化了充电操作,还提高了使用的便利性。随着技术的不断发展,无线充电模组将在更多领域得到应用,为人们的生活带来更多便捷。
