发布时间:2024-05-28编辑:无线充模块
苹果磁吸充电,指手机壳内置了磁体,在磁力的作用下,不仅能够与iPhone手机更紧密的贴合,还提供了更强的充电便捷性。
对应的无线充电发射板也是内置磁体,正好跟手机壳内置磁体完全吻合,当手机需要无线充电时无须再手动对准,轻轻一放即可对准实现无线充电。
苹果磁吸充电宝是指整合有线充电及无线充电双用二合一的电子产品,目前有很多些类产品,TYPE-C/USBA口实现PD、QC快充输入/输出,以及无线充电输出,自带专用磁环适应苹果手机磁吸充电。
苹果磁吸充电宝怎么充电?
(1)有线快充电方法:

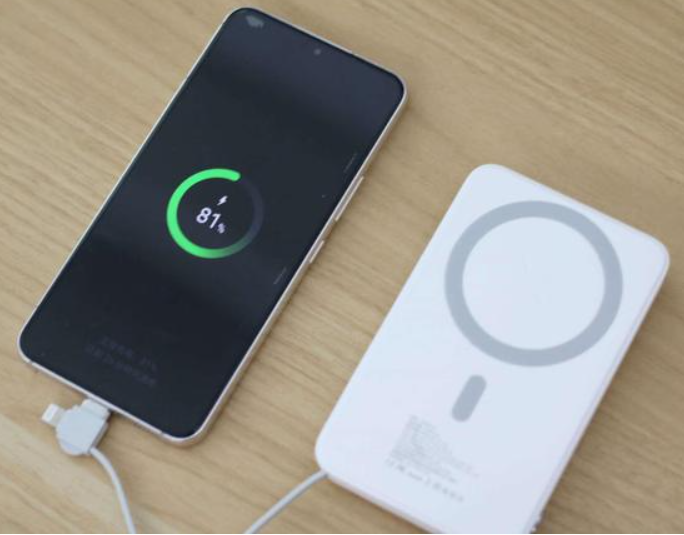

苹果手机专用充电数据线与磁吸充电宝TYPE-C口连接,实现手机有线充电应用。
(2)磁吸无线充电方法:

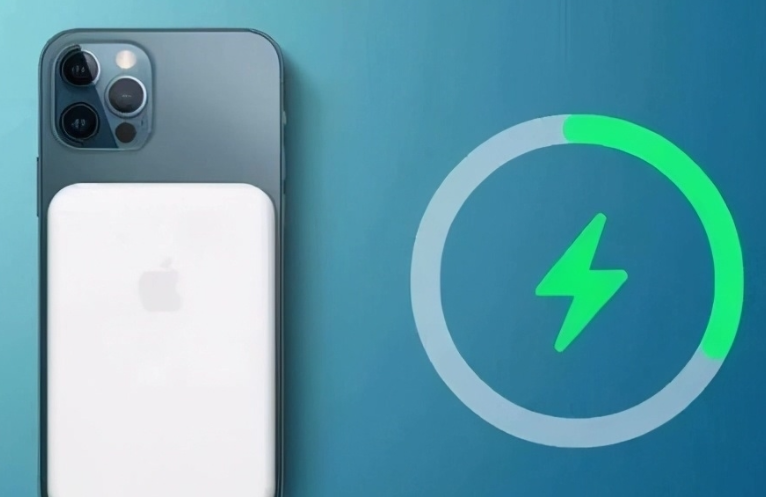

苹果手机(带磁吸无线充手机)放到磁吸充电宝无线充电标识区域,此时磁吸无线充电宝会自动吸附手机,实现无线充电应用。
英集芯IP5561苹果磁吸充电宝方案设计场合,深圳电商客户用IP5561主控芯片应用于磁吸充电宝产品,其中有线快充最大功率22.5W,向下兼容18W等,输出电压5V、9V、12V等;无线充电发射功率15W,符合qi标准,向下兼容10W/7.5W/5W无线充电功率。
英集芯IP5561超级快充22.5W方案,客户单C口输入/输出应用,PCBA模块实测双路同时输出示意图:
从上图中我们可以看到,当IP5561磁吸无线充电宝(有线充+无线充)双路同时输出时,有线充电支持5V输出及无线充5W功率输出。
英集芯IP5561是一款符合WPC QI标准,集成无线充TX、QC2.0/QC3.0/SCP输出快充协议、FCP/AFC输入输出快充协议、USB C/PD2.0/PD3.0输入输出协议、USB C PD3.0 PPS输出协议、兼容BC1.2/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理 SOC,为快充移动电源提供完整的电源解决方案。
英集芯IP5561可同时支持USB A,USB C两个USB口,单独使用任何一个USB口均可以支持快充,同时使用两个及以上输出口时,只支持5V。IP5561支持无线充和USB口同时使用。
